（32MHz晶振输出波形—正弦波）

无源晶振两端都有波形吗？

答：无源晶振两端通常都会有波形—正弦波（Sine wave）。

正常工作时：两端都应测到正弦波波形，但驱动端和反馈端的波形形状、幅度可能不同。

异常情况：若一端无波形，需检查电路设计、负载电容匹配或晶振是否损坏。

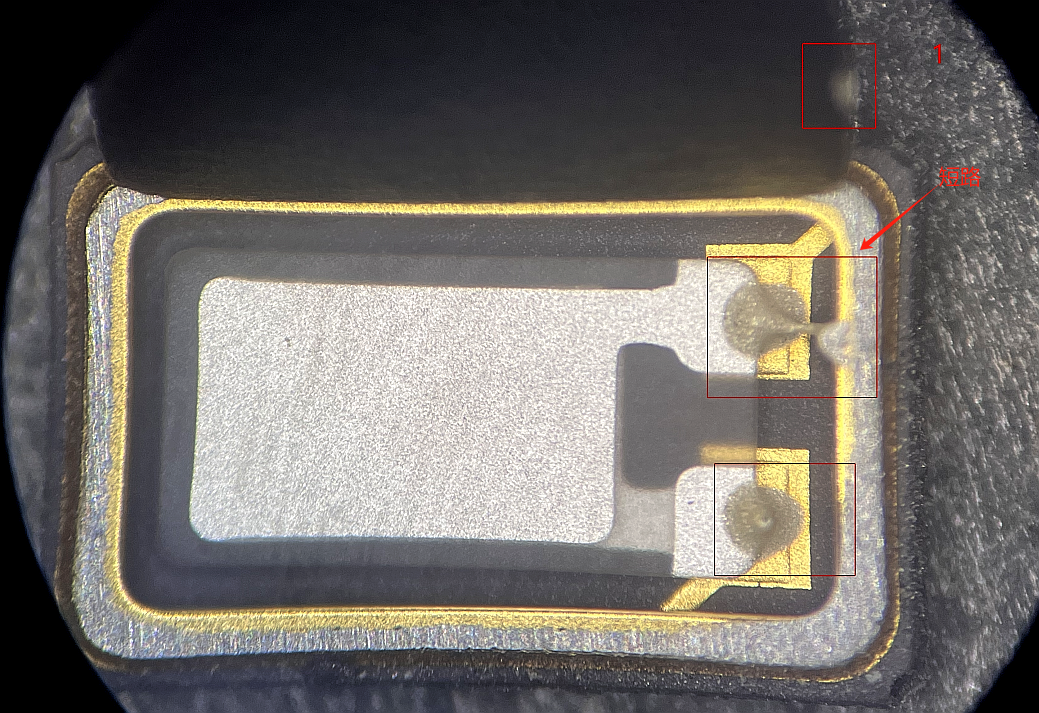

（贴片晶振SMD5032-4P内部一端短路造成该端无波形输出）

以下是来自晶诺威科技的进一步分析：

1、 无源晶振的基本工作原理

无源晶振需要外接振荡电路（如反相器、电阻、电容等）才能起振，其本身不产生信号，而是依赖外部电路激励。

在典型电路中（如皮尔斯振荡电路）：

（串联电阻Rext过大，也可能造成晶振停振）

一端（输入端）：通常连接到放大器的输出（如反相器的输出端），波形可能更接近方波或失真较大的正弦波，因为放大器会主动驱动信号。

另一端（输出端）：连接到放大器的输入端（反馈端），波形通常是纯净的正弦波（晶振的谐振频率），因为晶振的选频特性会滤除高频噪声。

2、 两端的波形差异

驱动端（放大器输出端）：

波形可能带有较多谐波成分，幅度较大，形状接近方波或畸变的正弦波。用示波器测量时需注意探头阻抗的影响（高阻抗探头可能衰减信号）。

反馈端（放大器输入端）：

波形是滤波后的正弦波，频率稳定且纯净，幅度较小（通常为几百毫伏至1V左右）。这是晶振实际振荡频率的体现。

3、为什么两端波形不同？

晶振在电路中相当于一个高Q值的选频网络，会抑制谐波，因此反馈端的波形更干净。驱动端由放大器主动驱动，可能包含非线性失真。
