晶体谐振器
晶体谐振器（无源晶振）是石英晶体元器件封装中的一种，其全称是石英晶体谐振器。它是利用石英晶体压电效应的一种被动频率元器件，为石英晶体施加电压，晶体(压电体)会发生变形，从而振动产生接近其固有振动数的稳定且高精度的频率。无源晶振为具备两个频率引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法起振。
产品图片
产品型号
封装尺寸（mm）
标称频率
频率误差
工作温度
规格书
SMD1210
1.2x1.0x0.3
24~54MHz
±10ppm
-40~+85℃
SMD1612
1.6x1.2x0.35
24~60MHz
±10ppm
40~+85℃

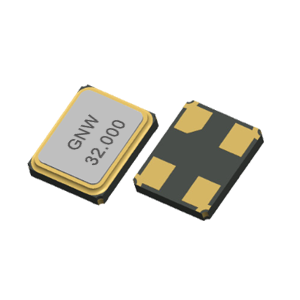

SMD2016
2.0x1.6x0.45
16~96MHz
±10ppm
-40~+85℃

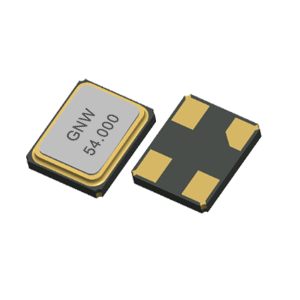

SMD2520
2.5x2.0x0.55
12~54MHz
±10ppm
-40~+85℃
SMD3225
3.2x2.5x0.7
8~100MHz
±10ppm
-40~+85℃
SMD3225GA
3.2x2.5x0.9
8~54MHz
±10ppm
-40~+85℃

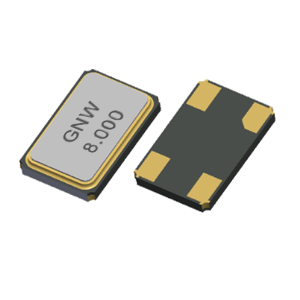

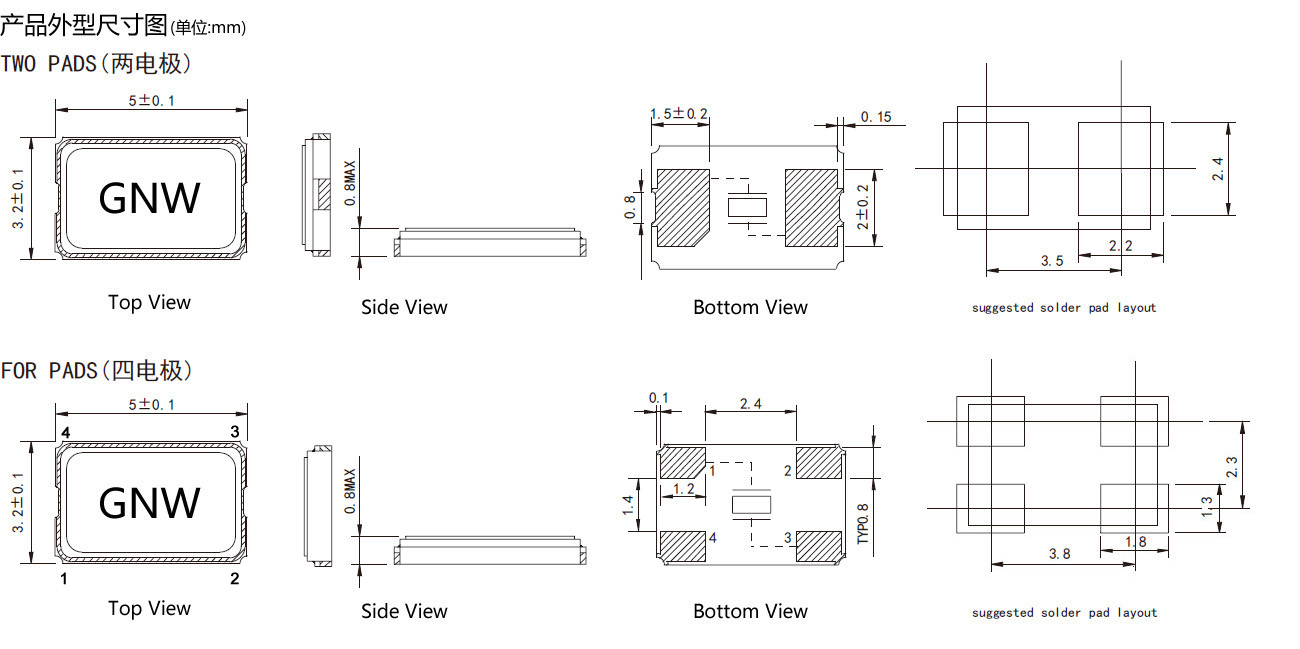

SMD5032
5.0x3.2x0.9
8~150MHz
±10ppm
-40~+85℃
SMD5032GA
5.0x3.2x1.0
8~54MHz
±10ppm
40~+85℃
SMD6035
6.0x3.5x1.2
8~100MHz
±10ppm
-40~+85℃

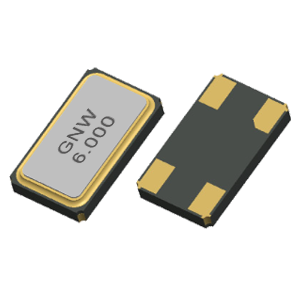

SMD7050
7.0x5.0x1.0
5.5~150MHz
±10ppm
-40~+85℃

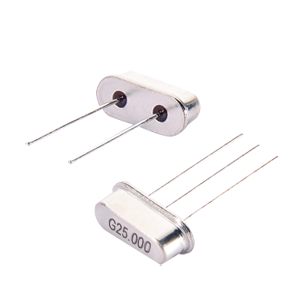

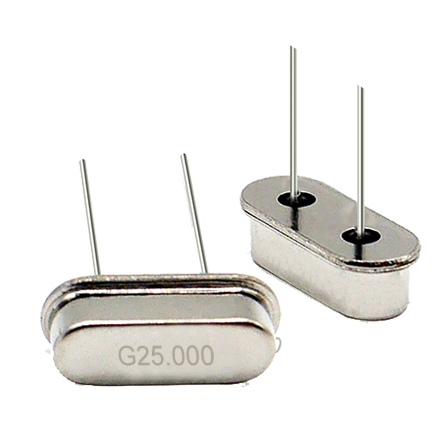

49S
11.5x4.5x3.5
3.2~100MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃

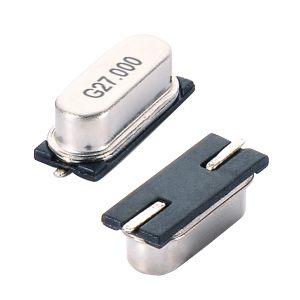

49SMD
12.7x4.8x3.8
3.2~100MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃
M49SMD
7.0x4.1x2.0
8~50MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃
49U
10.7x4.65x13.2
1.8432~160MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃
2×6 KHz
2.0x6.0
30~200KHz
±10ppm,±20ppm
-10~+60℃,-20~+70℃
2×6 MHz
2.0x6.0
4~50MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃
3×8 KHz
3.0x8.0
30~200KHz
±10ppm,±20ppm
-10~+60℃,-20~+70℃
3×8 MHz
3.0x8.0
3.579~64MHz
±10ppm,±20ppm
-20~+70℃,-40~+85℃
