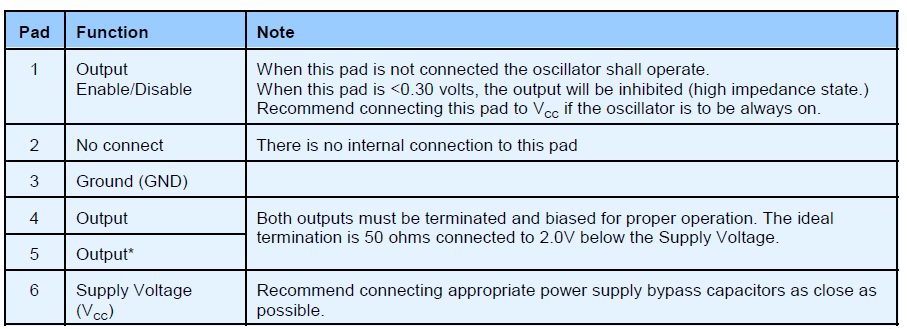

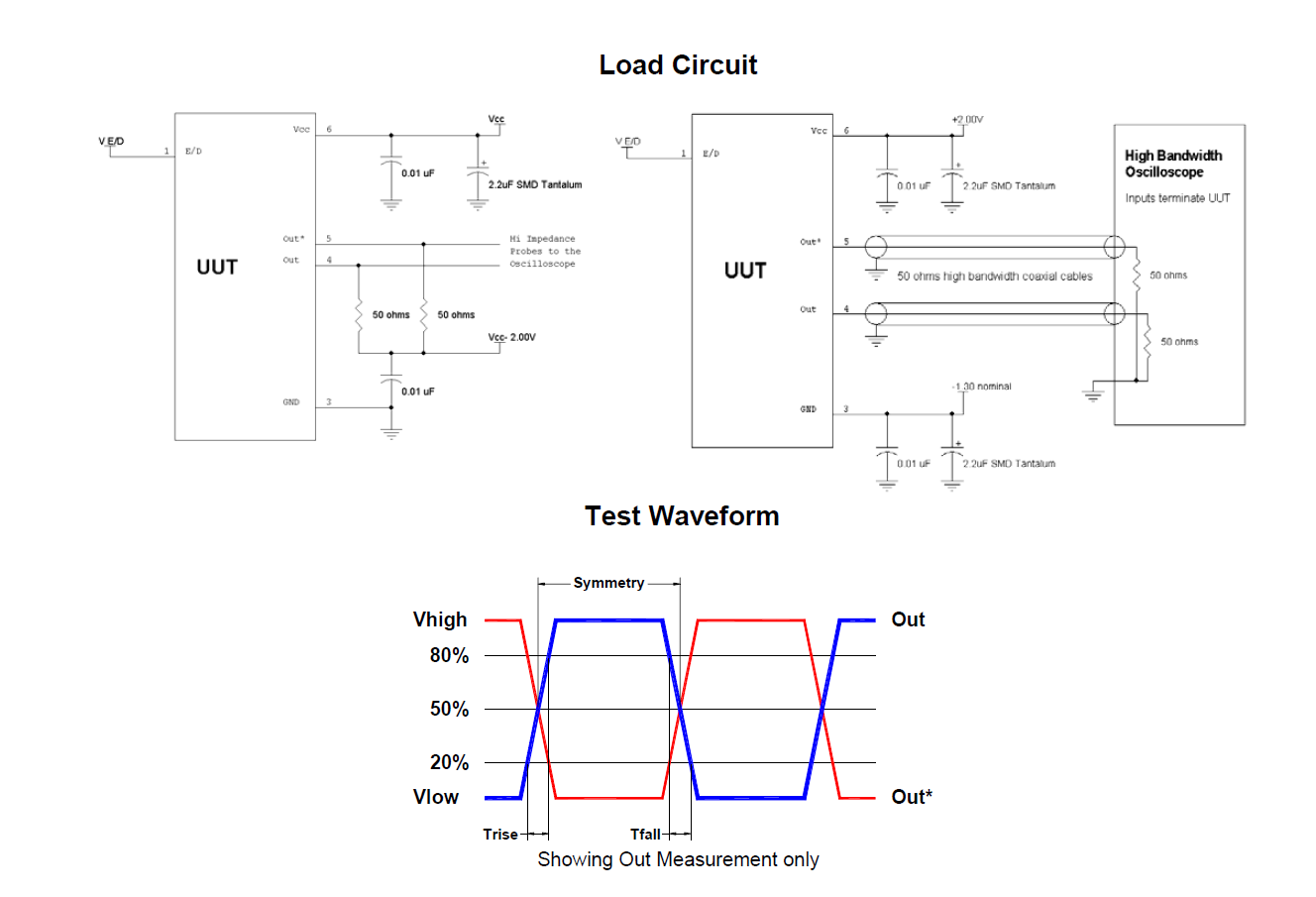

当前位置: 首页 > 技术支持 > 晶振知识 > 正文 差分晶振焊盘功能解释 作者:晶诺威科技 时间:2025年06月04日 浏览量:419 (差分晶振焊盘范例) Pad 1:Output Enable/Disable (Pad 1 low, device disabled)输出使/能功能 Pad 2:No connect 不连接 Pad 3:Ground (GND) 接地 Pad 4:Output 输出 Pad 5:Output* 输出 Pad 6:Supply Voltage 供电 测试电路范例: 标签:Differential Output Oscillator, 差分晶振, 差分晶振测试电路, 有源晶振引脚说明 上一篇: 48MHz HCMOS 有源晶振5V全尺寸FULL SIZE DIP14 下一篇: 有三态功能的晶振是有源晶振吗? 推荐产品 SMD3215 M49SMD SMD7015
