关于24.576MHz低相噪Low phase noise飞秒晶振OSC3225电气参数，晶诺威科技介绍如下：
产品类型：OSC晶体振荡器、低功耗有源晶振、宽压晶振、低相噪晶体振荡器、飞秒晶振
尺寸：3.2mm*2.5mm
应用领域：HIFI无损播放器、CD高品质播放器、数字音频界面、HIFI无损音频解码器、音频解码播放器、音频解码耳放、数播解码耳放、音频级网络交换机等。
主要电气参数
标称频率：24.576MHz
工作温度范围：-40~+85℃
供电电压：1.8~3.3V
输出类型：CMOS方波
输出负载：15pF
电流功耗：10mA
占空比：45%~55%
上升/下沿时间：4nS
启动时间：5mS
测试电路、输出波形及尺寸说明
拓展阅读：视频设备晶振频率与选型
一、27MHz：视频行业的通用时钟底座
27MHz几乎出现在每一颗视频主控芯片的规格书里。PAL制式行频为15625Hz（625行×25帧），进入数字视频时代后，MPEG-2标准为兼容旧制式，选择了行频的整数倍：15625×1728＝27MHz。此后，27MHz被写入MPEG-2、H.264、H.265等主流标准，成为视频行业的”通用时钟底座”，从DVD沿用至8K，超过30年。
若主控芯片支持54MHz，仅需调整PLL倍频即可，无需重新评估时钟树——54MHz是27MHz的整数倍。晶诺威科技提供27MHz/54MHz晶体及低抖动SPXO，覆盖6~20pF负载电容、±10ppm频差。
二、24.576MHz：音视频同步的桥梁
24.576MHz在音频场景中更常见，但视频设备同样需要——因为视频里有声音。专业音频采样率为48kHz，早期音频Codec需要512倍时钟：48kHz×512＝24.576MHz。当视频设备同时处理画面和声音时，这颗频率成为音视频同步的公共参考时钟。
部分SoC要求24.576MHz与27MHz使用两颗独立晶体，而非从主时钟PLL分频——音频时钟对相位噪声要求更高，共用可能导致音画不同步。晶诺威科技产24.576MHz晶振采用低相噪设计，适配音频Codec场景。
三、148.5MHz：高清时代的加速引擎
1080p高清画面所需像素时钟为74.25MHz或148.5MHz。148.5MHz是27MHz的5.5倍——虽非整数倍，但属于当时芯片PLL可实现的倍频范围。
标准制定者的原则很明确：新频率须与旧基准保持倍数关系，避免设备间复杂的频率转换。这一习惯延续至4K/8K，270MHz、297MHz、594MHz等均为27MHz的整数倍。
148.5MHz是SDI/HDMI接口的关键频率点，长距离传输建议搭配差分晶振，确保眼图裕量充足。晶诺威科技产差分振荡器RMS抖动＜0.5ps，工业级-40~85℃，支持LVDS/LVPECL输出。
拓展阅读：关于晶振上升/下降时间与占空比对信号质量的影响
晶振频率正确也可能导致系统采样错误、通信异常或启动不稳定，这通常与信号边沿速度和占空比有关。
时钟信号不仅控制系统节拍，还定义每一拍的时序边界。在微控制器(MCU)、现场可编程逻辑器件(FPGA)、以及串行器/解串器(SerDes)等高速器件中，信号边沿的微小偏差或抖动会影响采样精度。
在FPGA系统中，如果时钟上升沿过慢，不同逻辑通道间的采样触发点可能出现微秒级偏差，导致时序裕量被压缩；若占空比偏离50%，触发信号提前或滞后，也会增加抖动与误码风险。
当上升/下降时间过慢或波形不对称时，时钟边界模糊，设备容易出现采样偏差。
一、参数含义
上升时间Tr：信号从低电平的10%Vdd上升到高电平90%Vdd所需的时间。下降时间Tr：信号从高电平的90%Vdd下降到低电平10%Vdd所需的时间。占空比Duty Cycle：一个周期内，高电平持续时间占总周期的比例，理想值为50%。
二、影响晶振波形质量的主要因素
不同输出类型的晶振适用于不同场景：差分输出晶振(LVDS、HCSL、LVPECL)：边沿快、幅度低、抗干扰强，适合高速数字接口或高同步精度系统。CMOS/TTL输出：性能稳定，适合控制类电路或通用逻辑系统。射频/GPS系统：常用Clipped Sine或纯Sine输出，保证模拟信号完整性。
1、输出驱动结构
CMOS输出采用推挽电路，性能受晶振驱动能力和输出端负载影响，负载过大或驱动不足会减慢边沿速度。LVDS/HCSL采用恒流差分驱动，信号变化快、对称性好，抗干扰能力强。
2、负载电容和PCB走线
晶振内部有典型负载电容(如15pF)，保证波形稳定。实际电路中，PCB 走线、电路输入端和其他器件的电容会与晶振内部电容一起形成总负载：总负载过大：上升/下降沿变慢；总负载过小：波形尖锐但易振铃或抖动。
3、电源噪声
晶振对电源纹波敏感，电源噪声会导致输出抖动。设计时应加滤波电容，保持地平面连续，让高速信号有稳定返回路径，减少反射和干扰。

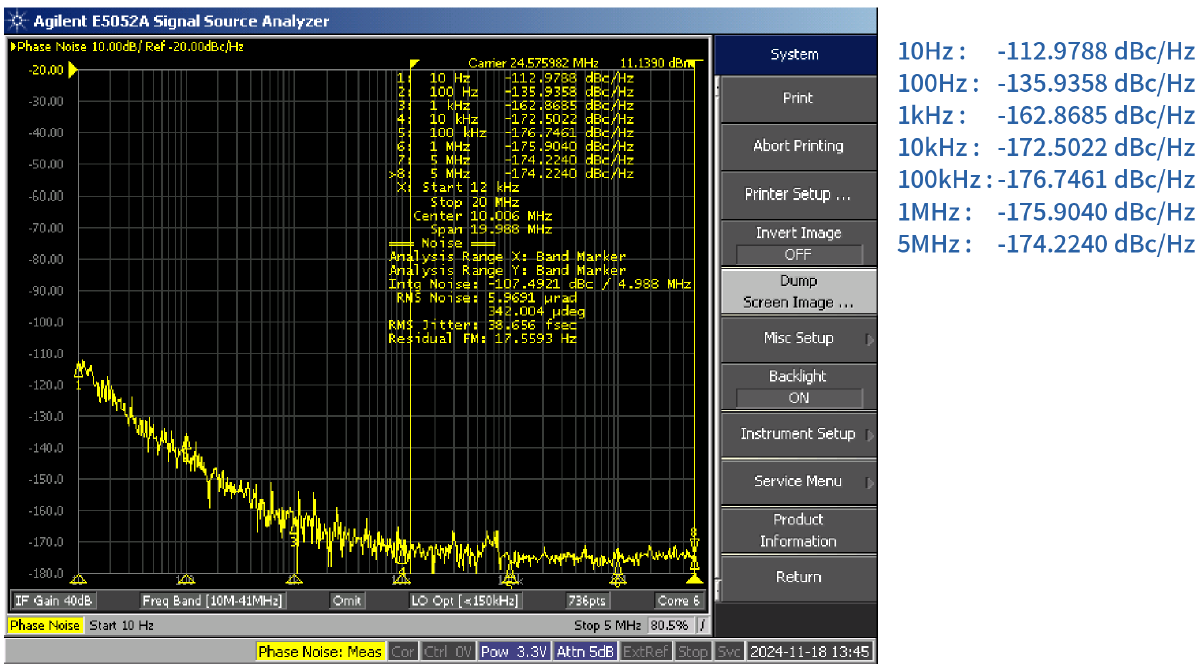

F=24.576 MHz Vdd=3.3V CMOS Output RMS Phase Jitter=38.656 fsec(12kHz~20MHz)
4、设计建议
总负载尽量接近规格书推荐值，可通过PCB走线长度、控制阻抗、匹配电容实现；时钟走线短，阻抗约50Ω；差分线等长，保证同时到达，减少干扰和失真；走线远离高速信号和噪声源，必要时增加地隔离线。
在高性能应用的设计中，应该特别关注晶振的关键性能指标，如上升/下降时间(Rise/Fall Time)、占空比(Duty Cycle)等，以确保输出信号符合目标器件的接口要求。
