关于无源贴片晶振SMD3225 13.92885MHz 20PF 10PPM规格参数，晶诺威科技介绍如下：

1、主要电气参数：

PRODUCT TYPE所属类别:（无源贴片晶振，Quartz Crystal） SMD3225-4p

Dimension 尺寸：3.2×2.5mm

NOMINAL FREQUENCY标称频率: 13.92885MHz

GNW P/N晶诺威科技料号: 08G13M92885GB1

Frequency Tolerance调整频差：±10ppm （@+25℃）

Oscillation Mode 振荡模式：Fundamental基频

Cutting Mode 晶体切型：AT Cut

Frequency Stability温度频差：±20ppm

Operable Temperature Range工作温度范围：-40~+85℃

Drive Level激励功率：10μW （典型值）

Load Capacitance负载电容：20pF

ESR等效电阻：≥80Ω

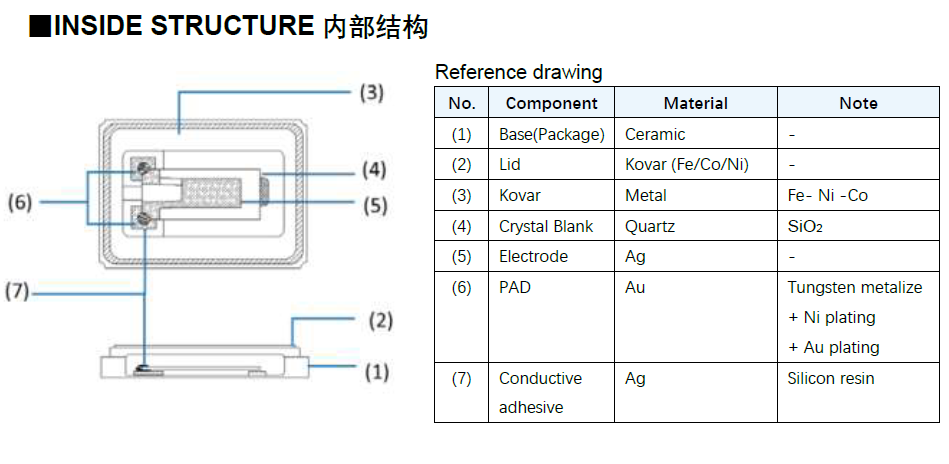

2、内部结构

（INSIDE-STRUCTURE-OF-CRYSTAL-SMD3225-13.92885M）

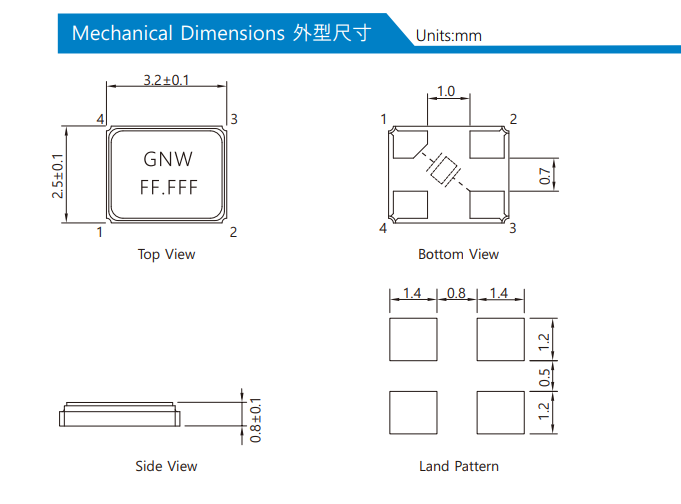

3、尺寸及引脚说明如下：

注：

1、#1（焊盘有缺角标识）与#3为频率管脚，内接石英晶片，不具备方向性或极性。

2、#2与#4与金属外壳相连，建议接地（GND）。

附：晶诺威科技无源贴片晶振SMD3225规格参数详情如下：
