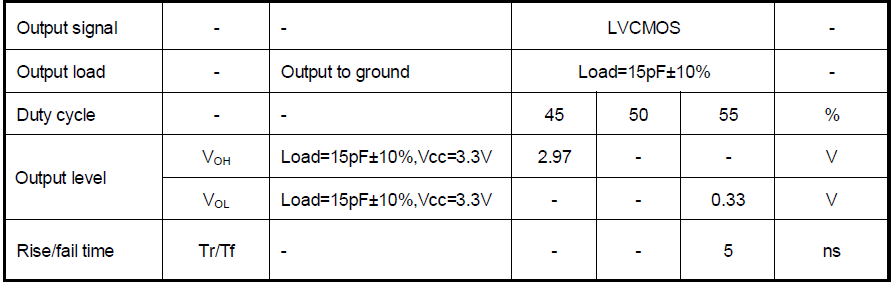

关于晶体振荡器输出参数(Output Parameters)说明如下：

Output signal 输出信号：CMOS/方波（LVCMOS/HCMOS）

Output load 输出负载：15PF/30PF/50PF

Duty cycle 占空比/波形对称性：45~55%

Output level 输出电压：

VOH（Load=15pF±10%,Vcc=3.3V）：2.97V min.（Vcc*90%）

VOL（Load=15pF±10%,Vcc=3.3V）：2.97V）max.（Vcc*10%）

Rise/fail time 上升/下降时间：5ns max.

关于方波LVCMOS波形的解释说明如下：

LVCMOS是一种低电压CMOS输出波形，具有低功耗、高稳定性和方波特性，常用于数字电路时钟驱动。

基本定义

LVCMOS（Low-Voltage CMOS）是低电压互补金属氧化物半导体技术的单端信号I/O标准，通常用于有源晶振输出波形。它内置振荡电路和放大器，可直接驱动数字逻辑电路，如MCU和FPGA的时钟源。

电压与逻辑电平

LVCMOS根据供电电压不同，逻辑电平有所变化：

3.3V LVCMOS：高电平输出VOH ≥ 3.2V，低电平输出VOL ≤ 0.1V，输入高电平VIH ≥ 2.0V，输入低电平VIL ≤ 0.7V

2.5V LVCMOS：VOH ≥ 2.0V，VOL ≤ 0.1V，VIH ≥ 1.7V，VIL ≤ 0.7V

1.8V LVCMOS：VOH ≥ 1.7V，VOL ≤ 0.1V，VIH ≥ 1.4V，VIL ≤ 0.6V

逻辑高电平接近Vcc，逻辑低电平接近0V，符合低压特性。注：实际输出电压以晶振相应规格书为参考。

功耗与速度

LVCMOS功耗极低，仅在切换状态时消耗电流，适合低功耗应用。开关速度较快，适用于现代高速数字电路 。

波形特性

LVCMOS输出为方波，频率稳定性高，输出频率偏差小，电源波动对波形影响较小。方波特性使其在数字通信系统和频率合成器中提供稳定时钟信号 。

应用场景

低功耗设备：如便携式电子设备、手机、手持仪器 。

数字电路时钟源：MCU、FPGA等板内短距离时钟驱动 。

汽车电子与无线通信：因低功耗和高稳定性适合长时间运行的系统。

与其他晶振输出波形对比

TTL：高功耗，逻辑电平高，驱动能力强，但功耗大。

CMOS：功耗低，逻辑电平接近Vcc，广泛用于集成电路。

HCMOS：高速CMOS，开关速度快，功耗略高于LVCMOS。

LVCMOS：低压、低功耗、高速，适合现代低功耗、高速数字电路。

LVCMOS以其低电压、低功耗和高稳定性成为现代电子系统中常用的晶振输出波形。
