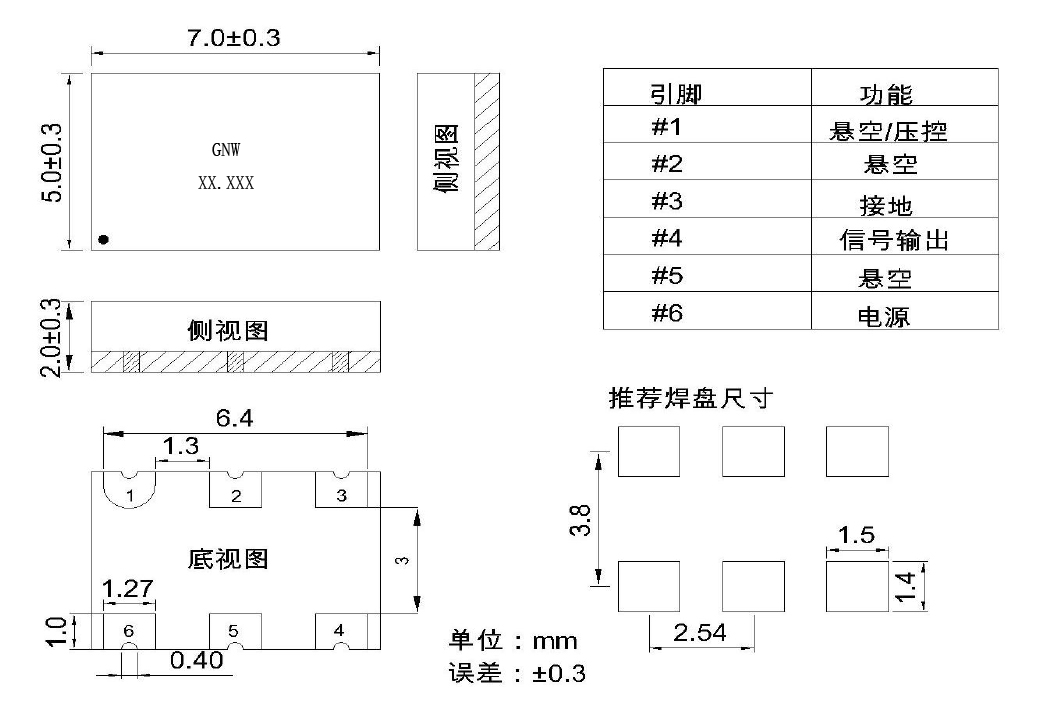

（VCXO7050-6pin压控晶体振荡器尺寸及引脚说明）

注：悬空脚不可接地

关于低相噪方波输出VCXO7050-6pin压控晶体振荡器规格参数，晶诺威科技说明如下：

主要参数

• 供电电压：3.3V

• 频率范围：10~50MHz

• 常规频点：16.384MHz、20MHz、40MHz、50MHz

• 温频： ±15ppm

• 工作温度：-40~+85℃

• 输出波形：方波

• 负载：15pF

• 压控范围：0~3.3V

• 频率拉伸范围： ±50ppm （@+25℃）

• 斜率：正斜率

• 线性度：10%

• 相位抖动：1000fs （12KHz~20MHz）

主要应用领域：

卫星导航及通信系统、无线通信系统、低抖动射频通信电路、低相噪信号源、高清电视系统等

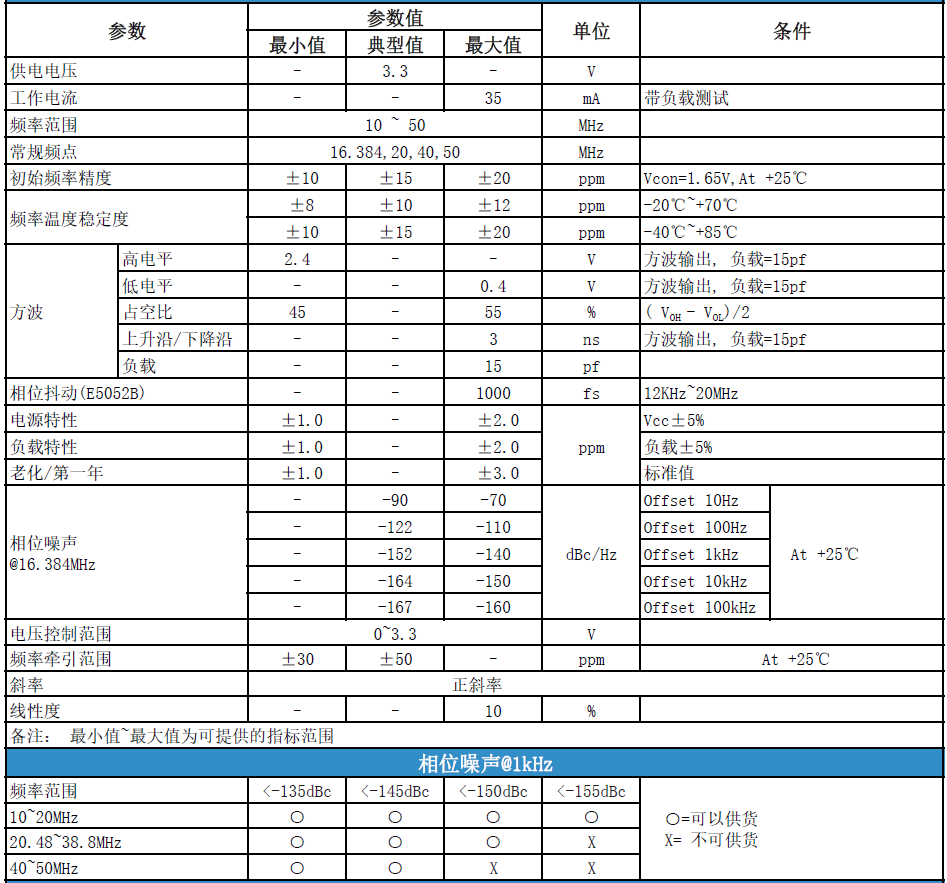

电气参数详情见下表

压控晶体振荡器 （Voltage Controlled Crystal Oscillator，简称VCXO）是一种通过调节外部控制电压来改变输出频率的晶体振荡器。 其基于晶体振荡器的高稳定性，同时具备频率可调特性，广泛应用于对频率精度要求较高的领域。
