怎么理解晶振常温频差±20ppm？

“晶振常温频差 ±20ppm”指的是，在室温（通常是25°C）下，该晶振的实际输出频率与其标称频率 之间可能存在的最大偏差范围是正负百万分之二十。

1、 ppm 是什么？

ppm 是Parts Per Million的缩写，即“百万分之一”。

1 ppm = 1 / 1,000,000

这是一个表示相对误差的单位，在精度要求高的领域非常常用。

2、±20ppm 的计算

假设你有一个标称频率为12.000000 MHz的晶振。

它的频率偏差范围计算如下：

最大正偏差： +20 ppm = + (20 / 1,000,000) = +0.00002

最大负偏差： -20 ppm = – (20 / 1,000,000) = -0.00002

因此，实际的频率范围是：

最高频率： 12.000000 MHz * (1 + 0.00002) =12.000240 MHz

最低频率： 12.000000 MHz * (1 – 0.00002) =11.999760 MHz

所以，这个12MHz的晶振，在室温下实测，其频率会在11.999760 MHz 到 12.000240 MHz之间。这个偏差是由于晶振在生产制造过程中无法达到绝对完美而产生的。

3、 “常温”指的是什么？

这是关键条件！这个±20ppm的精度只有在特定的温度范围内才保证成立，通常这个“常温”指的是25°C±3度。

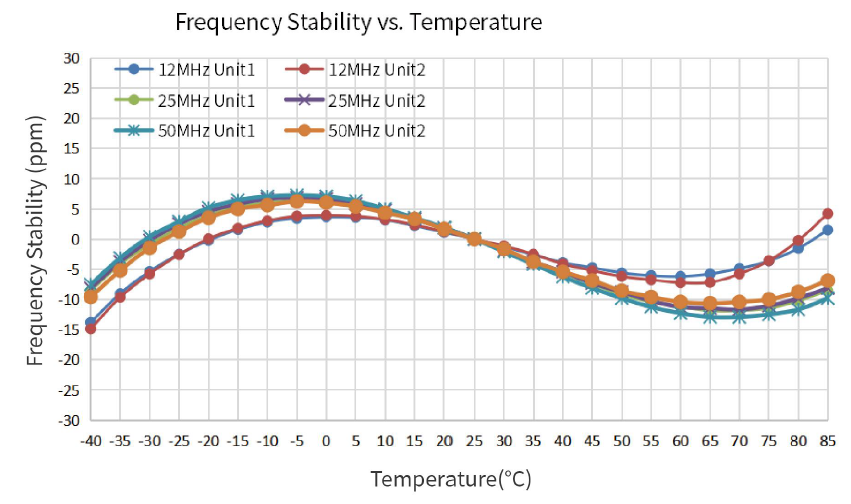

如果环境温度升高或降低，频率的偏差会远大于±20ppm。晶振有一个专门的参数叫做“温度频差”，用来描述在整个工作温度范围（如-40°C 到 +85°C）内的总频率偏差，这个值通常会大得多（例如：±30ppm）。

与其他精度参数的关系

一个晶振的总精度通常由以下几个参数共同决定：

常温频差：在25°C下的初始精度。 (±20ppm)

温度频差：在整个工作温度范围内，因温度变化引起的额外频率偏差。 (如：±30ppm)

老化率：随着时间推移（如一年后），频率发生的缓慢、永久性漂移。 (±3ppm/首年)

总精度（最坏情况）可以粗略地看作是这些值的和（但并非简单算术相加，具体要看规格书）。例如，一个晶振的总精度可能在最坏情况下达到 ±20ppm + ±30ppm + ±5ppm = ±55ppm。

±20ppm这个晶振的频率精度水平如何？

±20ppm属于中等精度，是市面上非常常见的规格。对于消费类电子产品，如智能家居、普通单片机、玩具等，这个精度完全足够。 对于需要高精度计时或通信同步的应用，则不够，例如：

USB通信：通常要求精度在 ±500ppm 以内，±20ppm 绰绰有余。

串口通信（UART）：对精度要求不高，±20ppm 完全没问题。

以太网：要求通常在 ±50ppm 以内。

GPS模块、高速无线通信（如Wi-Fi）、精密工业控制：这些应用通常需要更高精度的晶振，如 ±10ppm，±5ppm 甚至 ±0.2ppm或更高。
