晶振输出波形LVCMOS指的是什么？

LVCMOS

它的逻辑高电平接近其供电电压Vcc（如1.8V, 2.5V, 3.3V），逻辑低电平接近0V。

LV：Low Voltage 低电压

CMOS：属于方波（Square wave）

注意：

这里的晶振指的是“晶体振荡器”，它是一个完整的独立元件，内部包含了晶体、振荡电路和输出驱动电路。给它通电，它就能产生一个非常稳定和精确的时钟信号。它“有源”，因此需要电源。

注意区别于单纯的“晶体”，晶体又叫“晶体谐振器”，是无源元件，需要外部振荡电路才能起振。

LVCMOS本质上是一种”数字逻辑电平标准”，规定了信号在电压上的“高电平”（逻辑1）和“低电平”（逻辑0）的范围。这种类型的晶振是现代数字系统（如微控制器、处理器、FPGA、通信设备等）中最常用的一种，用于为整个系统提供同步工作的“心跳”。

比较

LVCMOS

属于CMOS方波。它的逻辑高电平接近其供电电压Vcc（如1.8V, 2.5V, 3.3V），逻辑低电平接近0V。电压摆幅大（0-Vcc），边沿陡峭，驱动能力强，但EMI较大。适用于板内短距离时钟驱动，如MCU、FPGA的时钟源。

HCMOS

属于CMOS方波。工作电压更高（通常5V）。 适用于老式的5V系统。

Clipped Sinewave（削峰正弦波）

接近正弦波，波形平滑，高频谐波少，EMI性能好。常用于射频电路、频率合成器、需要低相位噪声的系统。

LVDS

属于差分方波，低压差分信号，抗共模干扰能力极强，速度快，功耗低，EMI小。 适用于高频、长距离传输、高速串行通信。

HCSL

属于差分方波，另一种差分逻辑，常见于PCIe等高速接口的时钟。适用于服务器、计算机主板的高速总线时钟。

拓展阅读：LVCMOS的定义及特点

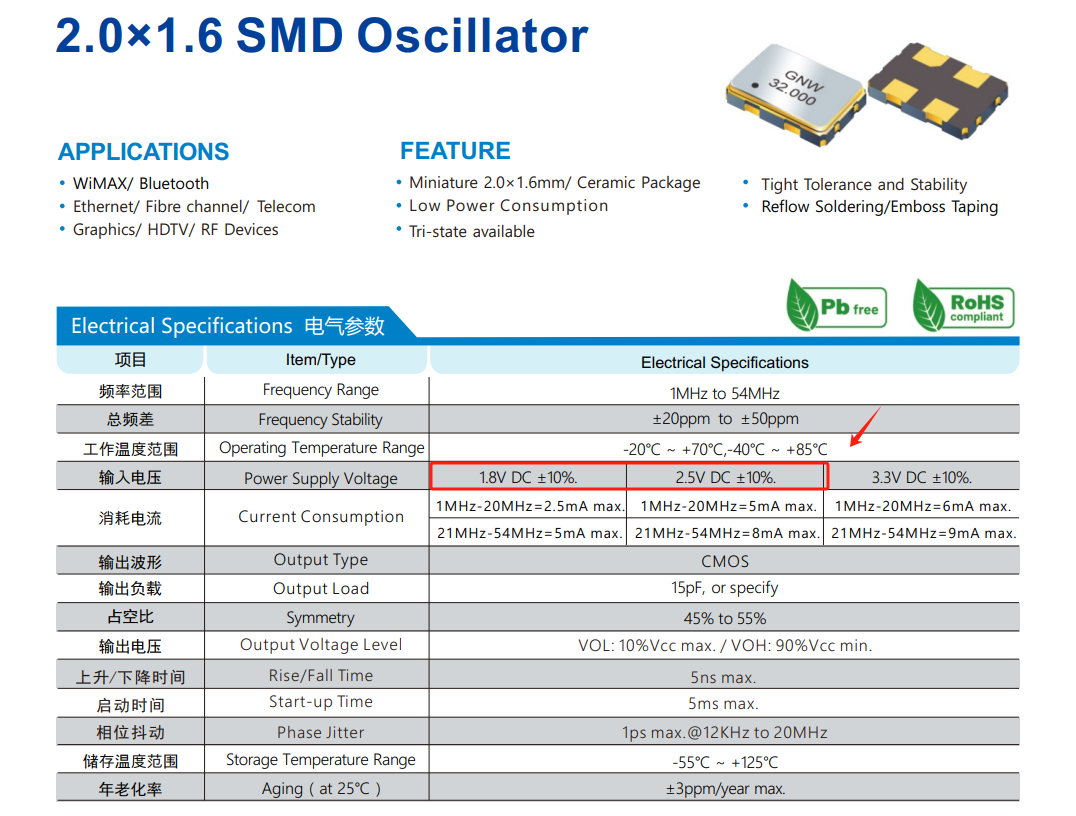

LVCMOS，全称低电压有源晶振CMOS输出，是一种常见的晶振输出波形。它通常与有源晶振关联，有源晶振内置振荡电路和放大器，可以直接驱动数字逻辑电路，而LVCMOS则是指其输出波形的类型。

LVCMOS输出波形的独特性质体现在几个方面。首先，在频率稳定度方面，LVCMOS具有很高的稳定性，输出频率偏差小，这得益于其内置的振荡电路设计。其次，在输出电平方面，LVCMOS输出电平较低，一般在1.8V、2.5V或2.8V左右，符合低电压的特点。此外，LVCMOS对电源稳定性要求较高，电源波动对其输出波形影响较小。在封装形式方面，LVCMOS通常采用表面贴装技术（SMT），体积小巧，便于集成。

在电子钟表和频率合成器等领域，LVCMOS因其高稳定性和方波特性，为系统提供了稳定、准确的时钟信号，保证了系统的正常运行。在无线通信、便携式设备及汽车电子系统中，LVCMOS的低功耗特性使其成为理想的选择。这些应用场景对功耗要求较高，LVCMOS能够有效降低能耗，延长设备使用寿命。

简而言之，LVCMOS作为低电压有源晶振的输出波形，以其高稳定性、方波特性和低功耗特性，在电子设备中发挥着重要作用。正确选择和应用LVCMOS，能够为电子系统提供更稳定、更准确的时钟信号，确保整个系统的正常运行。
