晶振信号是正弦波还是方波？

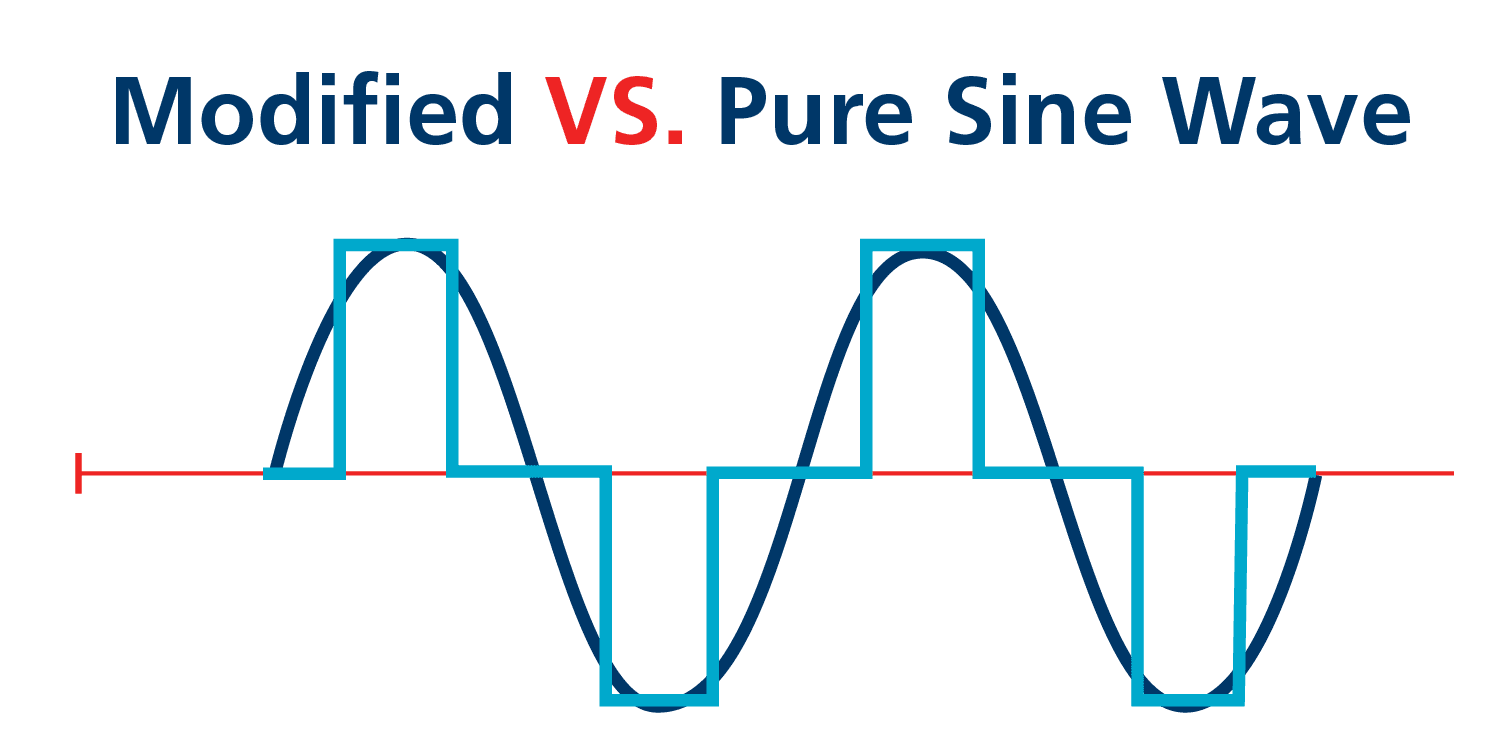

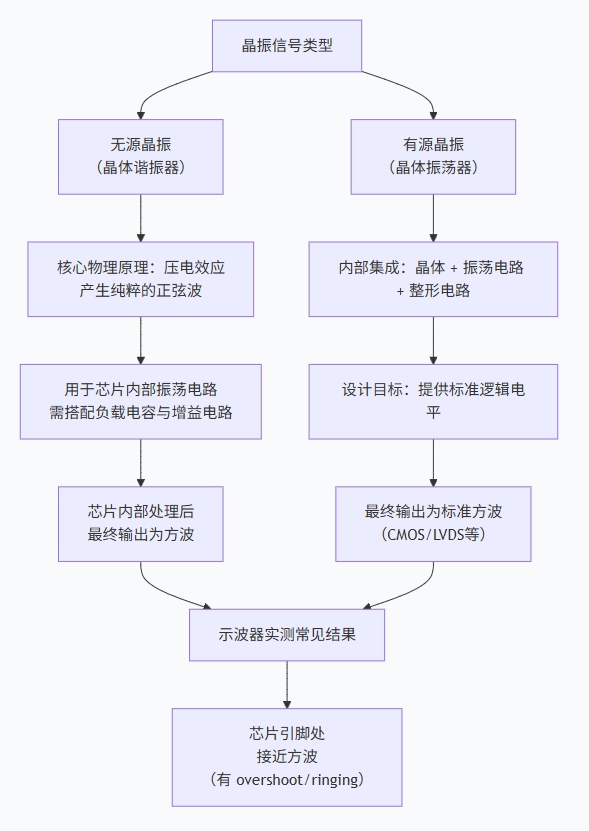

如下表所示：

晶振的核心：压电效应 → 正弦波

工作原理：石英晶体利用其压电效应。当在晶体两端施加电场时，晶体会产生机械形变；反之，施加机械压力会产生电场。这个物理过程本质上是连续的、谐振的，因此在晶体内部和其两个引脚之间，产生的是一个非常纯净、稳定的高频正弦波信号。

正弦波特性：这个原始的正弦波具有极佳的频率稳定度和很低的相位噪声（抖动小），是理想的频率源。

芯片的需求：数字时钟 → 方波

数字电路：我们使用晶振主要是为了给CPU、MCU、数字芯片等提供时钟基准。这些数字电路工作在“0”和“1”两种状态，它们需要信号在特定的电压阈值上下进行清晰的跳变，以准确触发逻辑门。方波（尤其是具有快速上升/下降沿的方波）是最适合的数字时钟信号。

为什么不用正弦波：

正弦波电压变化平缓，穿越逻辑阈值的时间不明确，容易导致电路误触发或时序错误。

从正弦波到方波：缓冲整形电路

为了将晶振产生的优美正弦波变成数字电路能用的方波，晶振电路内部或外部会有一个关键部件：缓冲器/整形电路（通常是一个反相器或一个专用的时钟缓冲器）。这个电路工作在线性放大区（作为放大器）或饱和区（作为开关）。当微弱的正弦波信号输入后，它会被放大并“削顶”，最终输出一个在电源电压（VCC）和地（GND）之间摆动的、边缘陡峭的方波。

从系统时钟角度看，我们最终需要并使用的是方波；无源晶振是产生正弦波的“心脏”，而有源晶振是直接输出方波的“完整脉搏发生器”。

实际应用中的两种情况

1、无源晶体

它没有内置整形电路，需要依靠芯片内部的振荡器电路（通常是一个反相放大器加反馈电阻）来一起工作。

在晶体引脚上测量，您看到的通常是一个失真（被削顶）的正弦波或近似正弦波。

在芯片的时钟输出引脚上测量，您得到的就是一个干净的方波。

2、有源晶振

是一个四脚（或更多）的完整振荡器模块（OSC）。

它内部集成了晶体、振荡电路 和 整形输出电路，是一个独立工作的时钟源。在其输出引脚上直接测量，默认提供的就是一个方波（有些型号可通过配置输出正弦波或削峰正弦波）。有源晶振使用更方便，信号质量更好，但成本更高，功耗更大。

补充：关于无源晶振输出波形的测量

如果你在芯片外部，直接测量连接晶体两个引脚的波形（用高阻抗探头），理论上可以看到一个正弦波。但这个正弦波很脆弱，容易被探头负载影响而失真甚至停振。这个正弦波输入到芯片内部的振荡电路后，经过放大和整形，最终提供给芯片内部使用的时钟信号是一个方波。
