蓝牙规范对频率精度的硬性要求及范例

蓝牙规范对频率精度的硬性要求及范例

根据蓝牙核心规范,不同应用场景对射频载波频率误差有不同的容限:

经典蓝牙:

初始连接阶段:载波频率误差必须 ≤ ±75 kHz(对应晶振频率误差约±20ppm或更优,取决于设计)。

连接建立后:通过自适应跳频,允许误差放宽至≤±150 kHz。

低功耗蓝牙:

要求更为严格,通常要求整个温度和工作电压范围内的频率误差≤±40 kHz。

这直接对应到晶振的精度需要达到±10ppm。

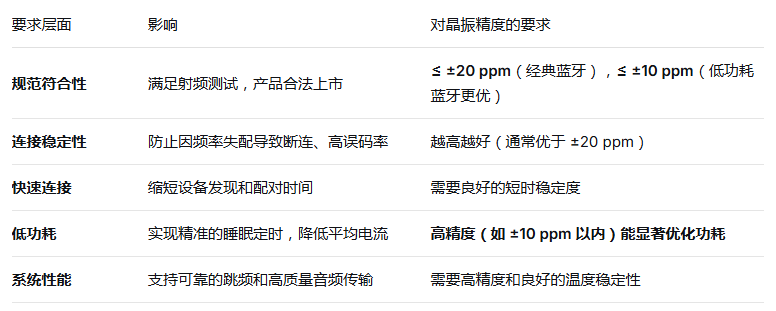

蓝牙规范对频率精度的硬性要求及范例

换算关系:

以常用的16MHz晶振为例:

±20 ppm 误差 = 16,000,000 Hz × (±20 / 1,000,000) = ±320 Hz。

这个晶振误差通过PLL倍频到2.4GHz时,会被放大150倍(2400/16),变成±48 kHz的射频载波误差。这已接近蓝牙允许的容限边缘。

因此,为了留出设计余量(给温漂、老化、负载匹配等),实际选型时往往需要比规范最低要求更高的精度。
