关于两脚晶振（无源晶振/石英晶体谐振器）两端的波形，晶诺威科技解释如下：
理想波形：
在正常工作状态下，晶振两端的波形应该是频率非常精确、稳定的正弦波。
实际测量波形：

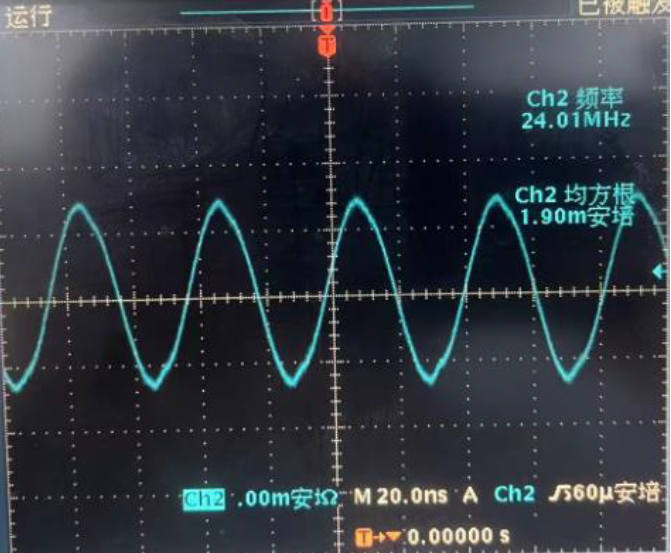

在典型的3.3V或5V数字电路（如单片机时钟）中，用示波器测量时，你看到的更可能是一个类似正弦波但被削顶或带有畸变的波形。两端波形相位相反。
重要原则：
测量时必须非常小心，否则你的测量行为本身就会干扰振荡，导致电路停止工作或测量结果不准。
晶振的工作原理
无源晶振本身需要外接一个振荡器电路（通常在单片机或专用振荡芯片内部）才能工作。它等效于一个高Q值的LC谐振网络。电路在其谐振频率上产生并维持振荡。
两端波形的特征
晶振的两个引脚（XIN/XTAL1 和 XOUT/XTAL2）分别是振荡电路的输入和输出端。因此，这两个引脚上的波形频率相同，但相位相差大约180度（反相）。这是判断晶振是否工作的一个关键点。
实际测量注意事项
晶振电路对负载电容（包括探头电容）极其敏感。错误的测量方法会导致：
- 振荡停止：探头引入的过大电容破坏了起振条件。
- 频率偏移：探头电容改变了总负载电容，导致测出的频率偏离标称值。
