晶振的 Output Level（输出电平）指的是什么？
晶振的Output Level（输出电平）是一个关键的电气参数，它描述了晶振输出信号的电压特性，直接影响着与后续电路（如微处理器、FPGA、ASIC等）的接口兼容性和系统可靠性。
简单来说，它是晶振输出信号的电压标准，决定了信号如何被数字电路识别为“0”或“1”。
以下是关于晶振Output Level的详细解析：
一、 定义与重要性
定义：Output Level 是指晶振在指定负载条件下，输出引脚上信号的电压幅度。
重要性：它必须与接收端芯片时钟输入的逻辑电平标准和输入灵敏度相匹配。如果不匹配，会导致时钟信号无法被正确识别，造成系统不稳定或无法启动。
二、 主要类型与标准
晶振的输出电平主要对应以下几种常见的逻辑电平标准：
1. CMOS
特点：最普遍的类型。输出为满幅的方波，摆幅在电源轨之间（Vdd 到 GND）。
典型值：
– `VOH`（输出高电平） ≥ 0.9 * Vdd
– `VOL`（输出低电平） ≤ 0.1 * Vdd
例如：一个 3.3V CMOS 晶振，高电平 ≥ 3.0V，低电平 ≤ 0.3V。
优势：驱动能力强，噪声容限高，边缘陡峭。
注意：需确认后端芯片的时钟输入是否兼容CMOS电平（通常兼容TTL的电平也接受CMOS）。
2. HCMOS
特点：高速CMOS，是CMOS的增强版。电气特性与CMOS类似，但边缘更陡（上升/下降时间更短），更适合高频应用（如 > 100 MHz）。
3. LVCMOS
特点：低电压CMOS，用于低功耗系统。常见电压有 3.3V， 2.5V， 1.8V， 1.2V等。其电平摆幅对应其供电电压Vdd。
4. Clipped Sine Wave / 削峰正弦波
特点：输出为正弦波，但其峰峰值被限制在一定范围内。
典型值：`Vpp`（峰峰值）通常为 0.8V 或 1.0V，常见于 50Ω 传输线系统中。
应用：某些射频或高速SerDes（串行解串器）参考时钟输入需要这种低摆幅信号，以减少噪声和 EMI。
5. LVPECL
特点：低压正射极耦合逻辑。差分输出信号，摆幅小（约800mV），速度极快，驱动能力强。
典型值：单端对地电压约 Vcc – 1.3V，差分峰峰值约 800mV。
应用：高速网络、通信设备、FPGA的高速时钟（如 > 200 MHz）。
6. LVDS
特点：低压差分信号。差分输出，摆幅极低（约350mV），功耗低，抗干扰能力强。
典型值：差分电压典型值 350mV，共模电压约 1.2V。
应用：高速、长距离、低功耗传输，常用于平板显示和高速数据接口的时钟。
三、 关键参数与数据手册解读
在数据手册（Datasheet）中，Output Level 相关参数通常位于 “ELECTRICAL CHARACTERISTICS” 部分。需要关注：
1. `VOH` / `VOL`：针对CMOS/HCMOS/LVCMOS，明确高低电平的电压值。
2. `Vpp`：针对正弦波或削峰正弦波输出，指峰峰值电压。
3. `VOD`（差分输出电压）：针对LVPECL/LVDS，指差分对的电压差。
4. `VCM`（共模电压）：针对差分输出，指两个输出端电压的平均值。
5. 负载条件：非常重要！ 所有输出电平的测试都是在特定负载下定义的。例如：
– CMOS：通常负载为 15pF。
– LVPECL：终端匹配到 50Ω 至 Vcc-2V。
– 如果实际电路负载不匹配，输出波形会失真。
6. 上升/下降时间：与输出电平类型强相关。HCMOS/LVPECL的边沿更陡，意味着高频分量更丰富，可能带来更大的EMI，需注意PCB布线。
四、 选择与应用注意事项
1. 匹配后端输入要求：这是首要原则。 查阅主芯片数据手册中时钟输入的“电气特性”部分，确认其要求的电平类型、最小高电平输入电压（`VIH`）和最大低电平输入电压（`VIL`）。
2. 考虑频率和驱动能力：
– 低频（<50MHz）：CMOS/LVCMOS 是经济高效的选择。
– 高频（>100MHz）：HCMOS、LVPECL或LVDS性能更优，能保证信号完整性。
3. 关注电源一致性：CMOS晶振的Vdd必须与供电电压一致。例如，给一个1.8V LVCMOS晶振供3.3V电会损坏它。
4. PCB布局与端接：
– 对于高速差分输出（LVPECL/LVDS），必须做好差分对布线和正确的端接匹配，否则信号会反射导致失效。
– 对于CMOS输出，时钟线应尽量短，远离噪声源。
5. 测量注意：使用示波器测量时，要使用高阻抗探头（如10MΩ），并注意探头的寄生电容会影响高频信号。

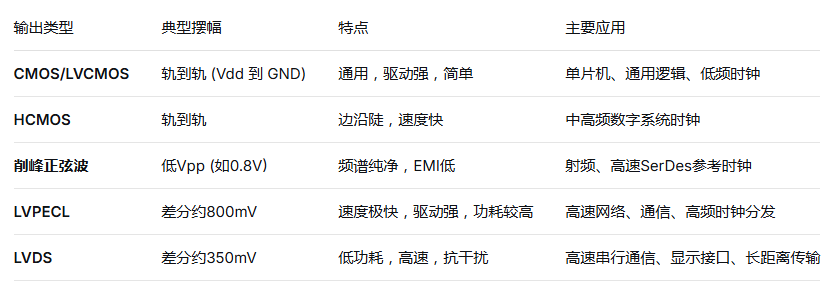

总结表格：
选择时，务必以系统芯片的时钟输入规格为最终依据，并确保PCB设计符合该电平类型的布局布线要求。
