晶振激励电平与额定电压有关吗？

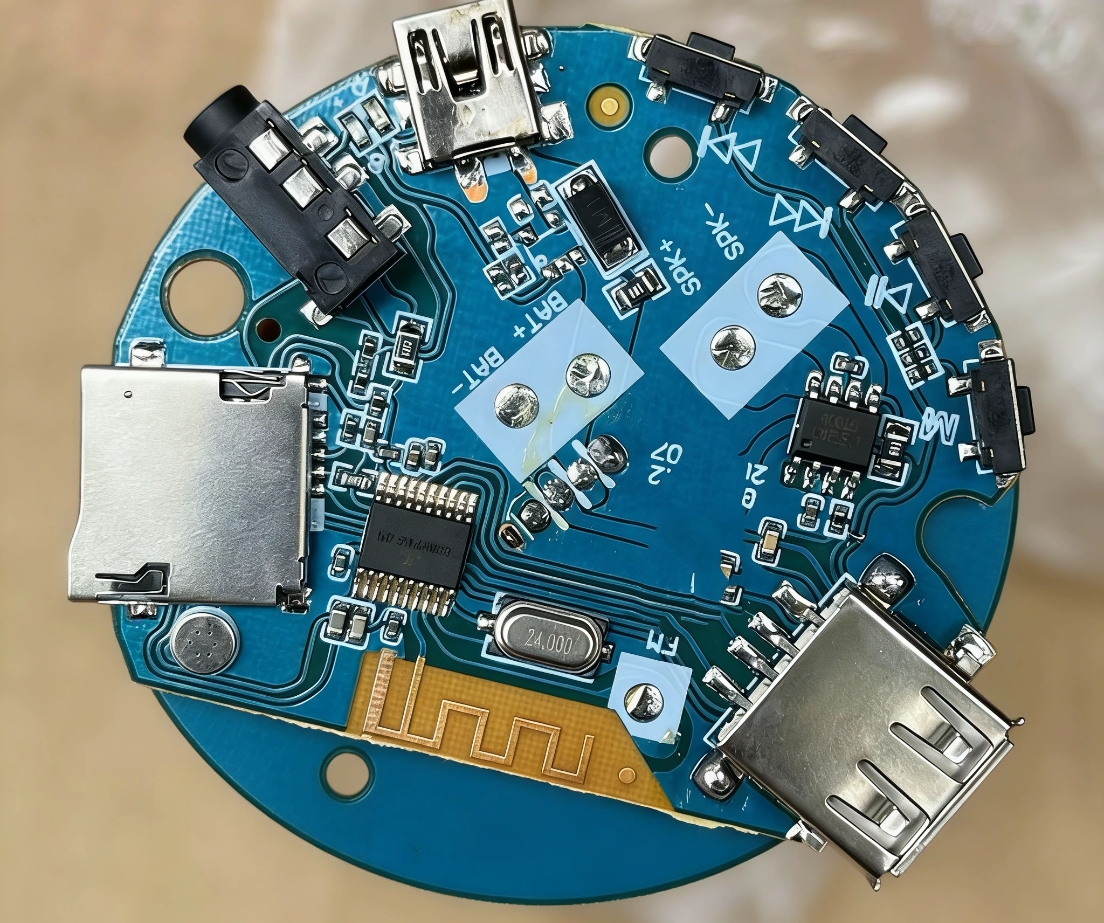

答：晶振的激励电平与额定电压没有直接的、必然的关联。它们是两个完全不同的概念，分别描述了晶振在不同方面的特性。

1、激励电平 (Drive Level)

指晶振工作时内部晶片所消耗的功率大小。主要指无源晶体（Crystal） 本身的一个耐受和工作的功率参数。

单位：功率，单位通常是微瓦 (μW)

物理意义

它决定了晶振内部石英片振动的“剧烈程度”。激励电平过高，晶振可能损坏或频率严重漂移；过低则可能不易起振。当过激励时，可通过调整电路中的限流电阻来控制流过晶体的电流，从而改变其消耗的功率。

2、额定电压 (Rated Voltage)

让晶振电路（尤其是有源晶振）正常工作的供电电压条件。

电压，单位是伏特 (V)

主要指有源振荡器（Oscillator） 作为芯片时所需的电源电压，例如 3.3V 或 5V。

物理意义

它为有源晶振内部的振荡电路提供能量。电压必须在一个规定的范围内，晶振才能正常工作并输出稳定的信号。

由外部电源提供，是晶振正常工作的基础前提。

打个比方：

额定电压可以理解为给晶振电路“加多少油”。

激励电平则可以理解为发动机在“消耗多少油”来工作。

在无源晶振振荡电路设计中，你需要在保证额定电压正确供给的前提下，通过设计外围电路将晶振的实际工作激励电平控制在其规格书规定的范围内，以确保其长期稳定可靠地工作。
