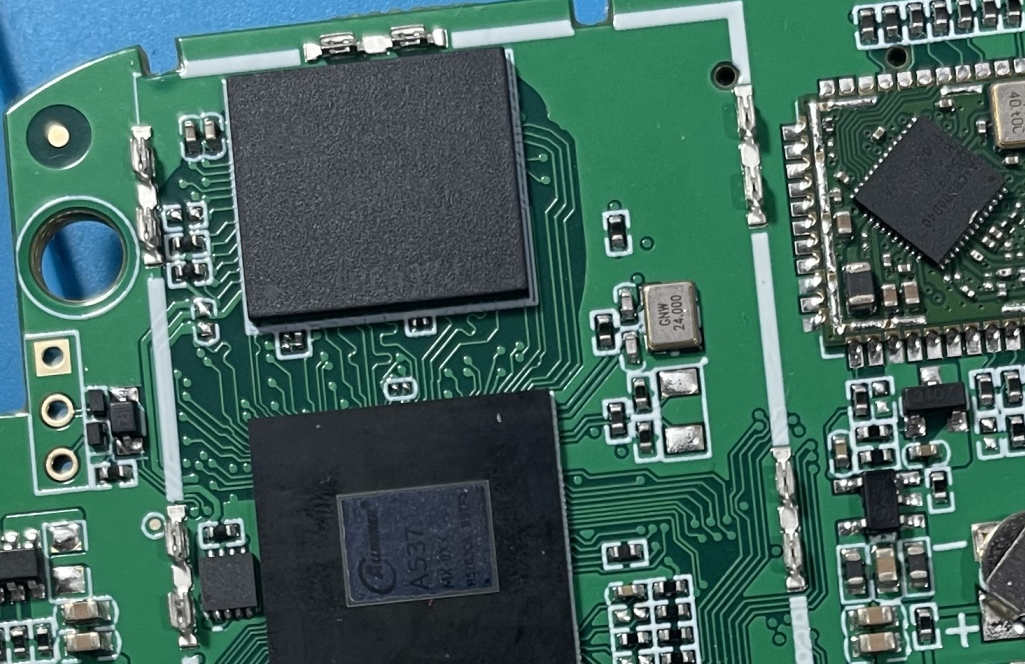

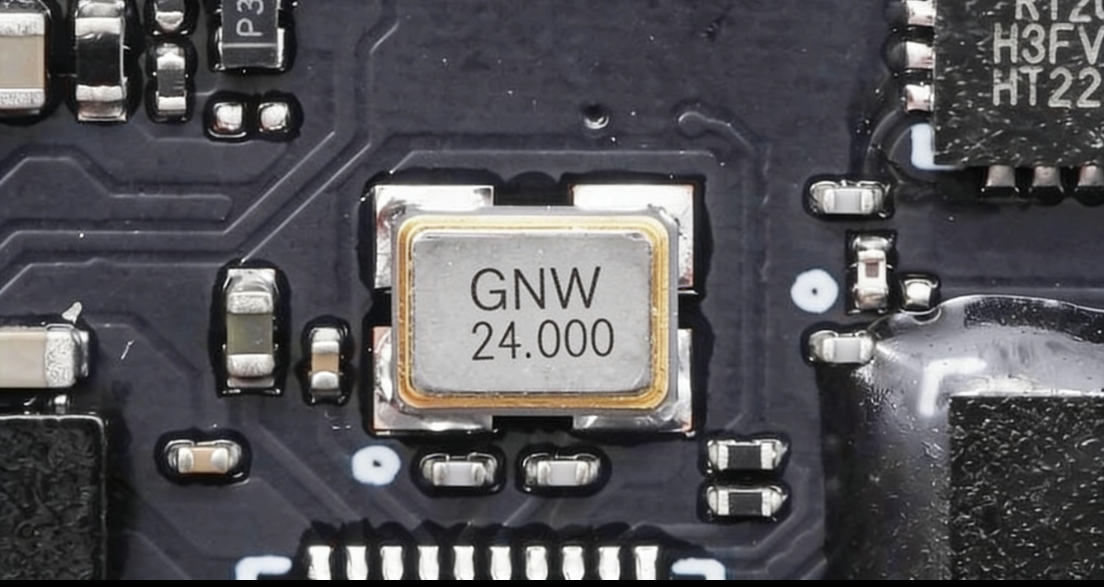

SMD3225无源晶振PCB怎样布线？

针对 SMD3225无源晶振的 PCB 布线要点，晶诺威科技建议如下：

1、 负载电容的位置：越近越好

通常情况下，无源晶振需要在两个正确匹配的外接电容的协助下才能正常工作。这两个电容在 PCB 上的摆放位置非常重要：这两个电容应该放在晶振和芯片的同一侧，且尽可能靠近晶振。两个电容的地端，应该先连接在一起，然后通过一个过孔统一打到主地平面。这样做可以避免地回路上的杂波干扰。

2、 走线对称：确保频率稳定

SMD3225 无源晶振通常是两脚器件（另外两个脚是空或地）。连接芯片（IC）的 OSC_IN 和 OSC_OUT 的两条线，在设计时要遵循一个原则：

等长等宽： 两条走线长度尽量一致，避免一长一短。

平行且贴近： 两条线尽量平行走，且间距尽量小。

远离干扰源： 这两条线是脆弱的高阻抗信号线。绝对不要在它们旁边走电源线、电感或者高频数字信号线（比如 SPI、SDIO 等）。

3、 晶振下方的处理

建议铺地： SMD3225 无源晶振下方的 PCB 层（通常是第二层）建议铺上完整的地铜箔。这不仅有助于散热，也能起到屏蔽作用，防止晶振干扰别人或被别人干扰。

不建议走线： 尽量不要在晶振正下方的 PCB 层（L2、L3）穿越其他信号线，除非中间有完整的地平面隔开。

4、 避免“闭环”和“天线”

远离板边： 不要把晶振放在 PCB 板边，那样容易通过机械振动（如敲击、震动）影响频率，也容易对外辐射干扰。

输入输出隔离： 在晶振底下或周围，通过过孔打一排地孔，形成简单的隔离带，可以有效防止它干扰邻近的射频或模拟电路。

如果需要过认证（EMC），有时会预留串联电阻（通常 0~100Ω）的位置在 OSC_OUT 线上，用来调整驱动幅度，减少过冲。
