为什么削峰正弦波可以当方波用？

答：“削峰正弦波”通常是指经过限幅（Clipping）处理的正弦波，它确实可以在许多数字电路中替代方波使用。削峰正弦波可以当方波用，是因为数字电路本质上是“电压比较器”而非“波形识别器”。

优点：

电磁干扰更低、功耗更小、对高速PCB布局的阻抗匹配要求更宽松。

前提：

幅度足够、偏置正确、频率在输入级的带宽和斜率容限之内。

关于削峰正弦波可以当方波用核心原因，晶诺威科技详解如下：

数字电路识别的是“逻辑高”和“逻辑低”的电压阈值，而不是波形的“形状”。只要信号在正确的时间点跨过阈值，电路就能正常工作。

一、数字电路的“盲区”：只关心电压阈值

数字输入引脚内部通常是一个施密特触发器（Schmitt Trigger）或比较器。它只做两件事：

当电压高于(VIH)（输入高电平阈值）时，识别为逻辑1

当电压低于(VIL)（输入低电平阈值）时，识别为逻辑0

一个标准的方波，其边沿是陡峭的，瞬间穿过阈值区域。而一个削峰正弦波，其顶部和底部被削平（限幅），但上升沿和下降沿依然是正弦曲线。只要这个正弦波在穿过(VIH)和(VIL)之间的区域时，斜率足够大，且没有因为噪声产生回钩，那么施密特触发器就会在正确的时刻完成翻转。

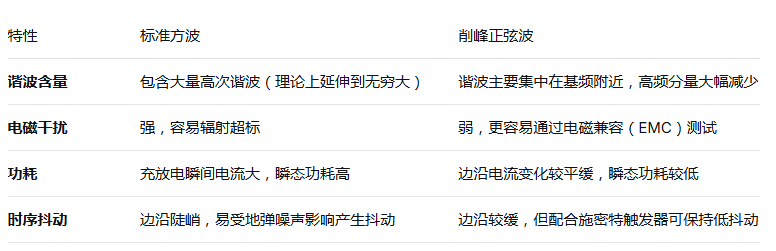

二、为什么用削峰正弦波？——降低电磁干扰

在高速或对电磁干扰（EMI）敏感的设备中，故意使用削峰正弦波（有时也称为正弦波整形或限幅正弦波）替代方波，是常见的工程做法。

许多温补晶振（TCXO）或压控温补晶振（VC-TCXO）出厂时默认输出就是削峰正弦波（通常幅度在0.8Vp-p到1.2Vp-p左右），而不是方波。设计人员将其直接接入数字芯片的时钟输入引脚，只要该引脚的(VIL)和(VIH)阈值被正确穿越，就能正常工作，同时还能避免方波带来的电磁干扰问题。

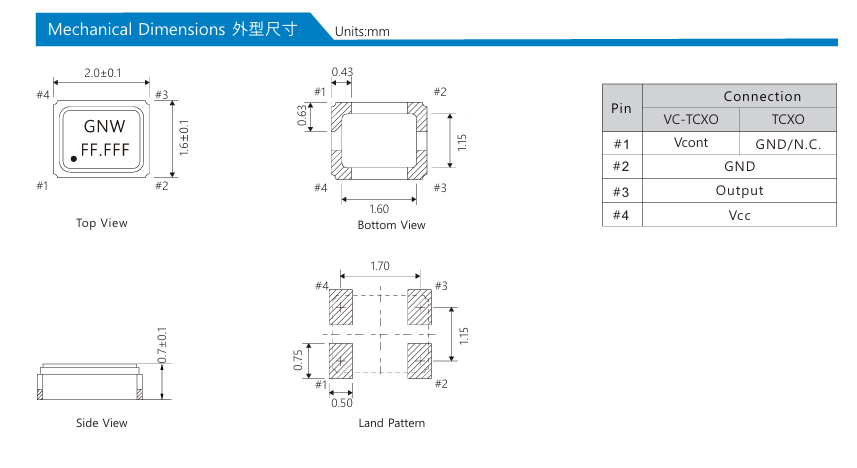

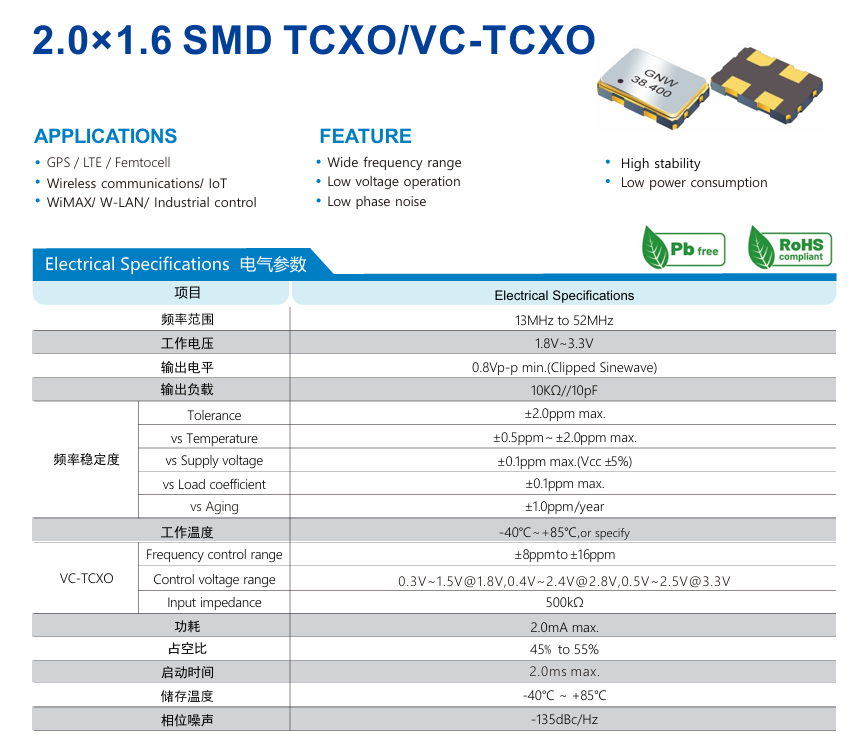

晶诺威科技产温补晶振（TCXO）或压控温补晶振（VC-TCXO）SMD2016系列规格参数如下：

三、使用削峰正弦波的必要条件

并不是随便一个正弦波都能直接当方波用，需要满足以下条件：

1. 足够的幅度：

信号峰峰值(Vp-p)必须大于芯片的输入迟滞窗口。例如，若(VIL=0.8V)，(VIH=2.0V)，迟滞窗口为1.2V。如果信号幅度只有1Vp-p，则永远无法触发高电平，芯片会一直认为输入为低或处于亚稳态。

2.直流偏置正确：

正弦波的中位电压需要落在输入阈值窗口的中间附近。例如，若(VIL=0.8V)，(VIH=2.0V)，最好将信号偏置在1.4V左右。如果偏置太低（如0V为中心），可能只有正半周能触碰到(VIH)，负半周则无法可靠低于(VIL)（如果负压被钳位的话）。

3.斜率足够：

如果正弦波的频率非常高（如几百MHz），且幅值刚好只比(VIH)高一点点，那么其穿越阈值区的斜率会非常平缓。若斜率低于芯片输入端对信号(dv/dt)的要求，可能导致多次翻转（边沿抖动）或时序不确定。

四、实际应用案例

射频前端与数字基带：

GPS接收模块（如MAX2769）输出的往往是16.368MHz的削峰正弦波，直接送入基带芯片（如ARM或FPGA）的时钟输入引脚，基带芯片内部配置为施密特模式即可。

晶体振荡器替代：

一些低功耗MCU为了省电，在低频模式下会将时钟波形调整为接近正弦波以降低功耗，但其内部输入缓冲级仍能正确识别。

如果你的设计中遇到晶振输出是正弦波而非方波的情况，可以先检查数据手册——如果该晶振标注为“Clipped Sinewave”输出，那它本来就是为了直接驱动数字负载而设计的，只要幅度达标，就可以放心使用。
