（3.3V/TCXO2016/52MHz/0.5ppm/削峰正弦波/SMD2016/4PIN/1XXD52000MCA/KDS尺寸及引脚说明）

52MHz KDS温补晶振TCXO规格参数(1XXD52000MCA)说明如下：

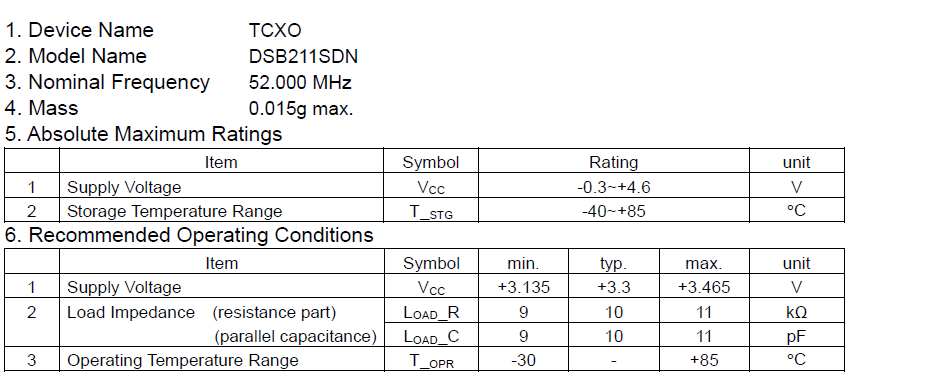

主要参数：

TYPE（晶振型号）: DSB211SDN

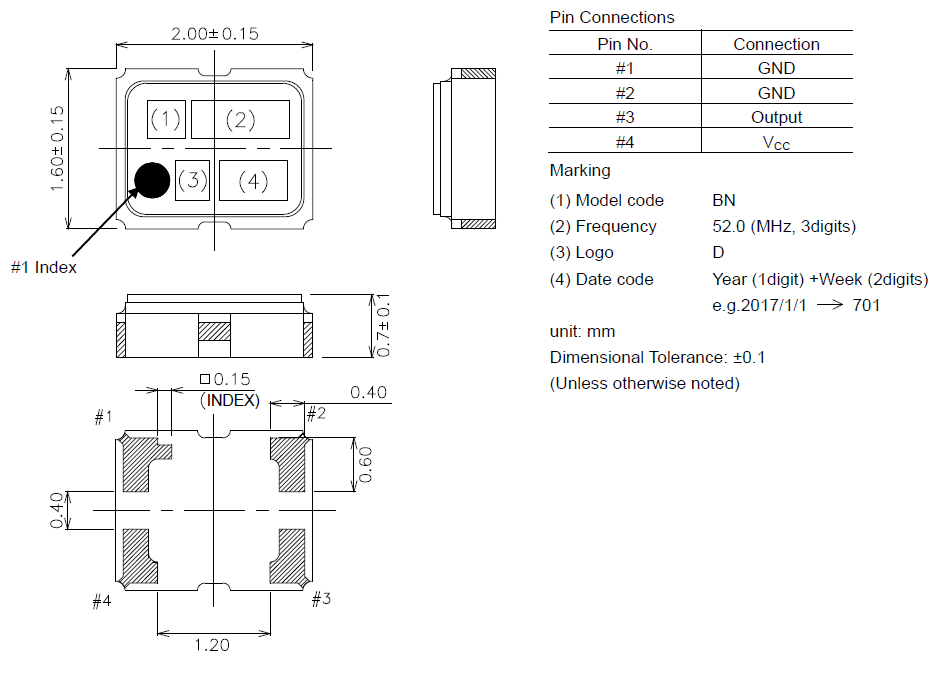

Size （尺寸）：2.0*1.6mm

NOMINAL FREQUENCY（标称频率）: 52.000MHz

SPEC No.（晶振料号）: 1XXD52000MCA

Supply Voltage（供电电压）：3.3V

Frequency Stability（频率稳定性）： ±0.5ppm

Operating Temperature Range （工作温度）：-30~+85℃

Output Type（输出类型）：Clipped sine wave(DC-coupled) 削峰正弦波

关键参数：

有源温补晶振/3.3V/TCXO2016/52MHz/0.5ppm/削峰正弦波输出/SMD2016/4PIN/1XXD52000MCA/晶振品牌KDS

性能特点

温度补偿：TCXO设计可在宽温度范围内保持高精度频率输出

小型轻量化：适合空间受限的电子设备

单体结构：提高可靠性，减少干扰

低电压与低功耗：延长电池供电设备的续航

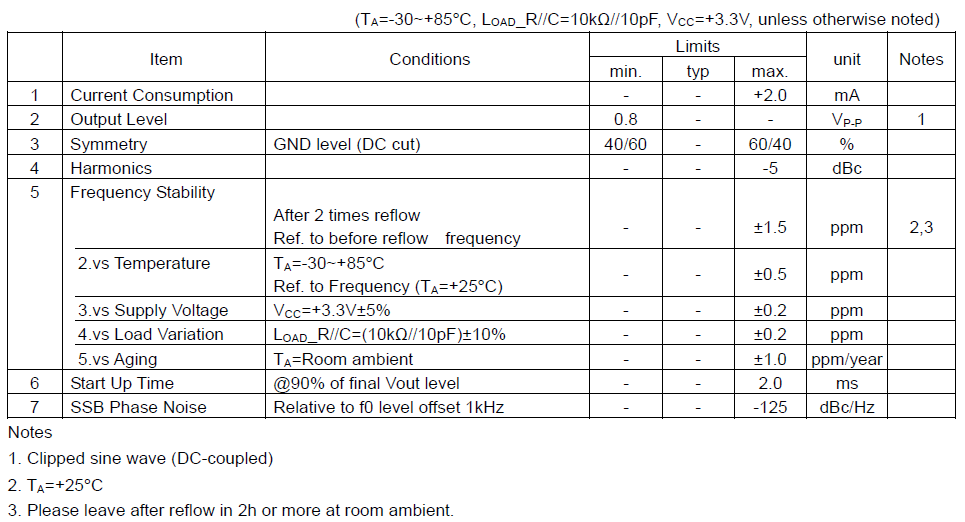

电气参数详情：

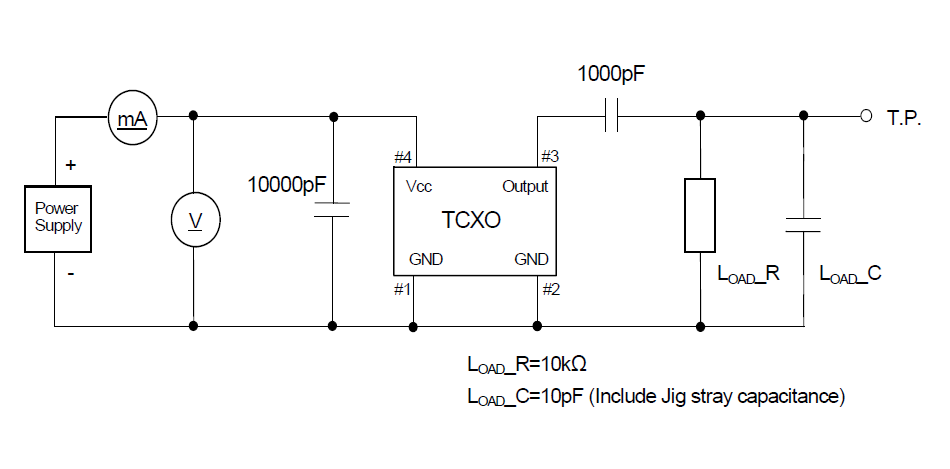

附测试电路：

KDS 1XXD52000MCA（DSB211SDN）是一款52MHz温补晶体振荡器（TCXO），具有高频率稳定性、低功耗和宽工作温度范围，适用于GPS/GNSS、手机及工业无线通信设备。

基本参数

频率：52 MHz

工作电压：3.3 V

频率稳定性：±0.5 ppm（温频）

工作温度范围：-30℃ 至 +85℃

启动时间：最大 2.0 ms

封装尺寸：2016 mm（贴片型）

功耗：低功耗设计，适合便携式设备

相位噪声：低相位噪声，保证信号纯净

环保特性：无铅设计，符合环保要求

应用场景

移动通信设备：手机、TWS耳机、智能手表等

全球卫星导航系统：GPS/GNSS模块

工业无线通信：对频率稳定性要求高的无线设备

测试与测量设备：专业视频设备及精密仪器

注意事项

使用时需保证电源电压在 ±5% 范围内，以维持频率稳定性

避免过热或机械应力，以防晶振停振或频率偏移

该晶振凭借 高精度、低功耗、宽温度适应性和小型化封装，在消费电子、导航及工业通信领域具有广泛应用价值。
