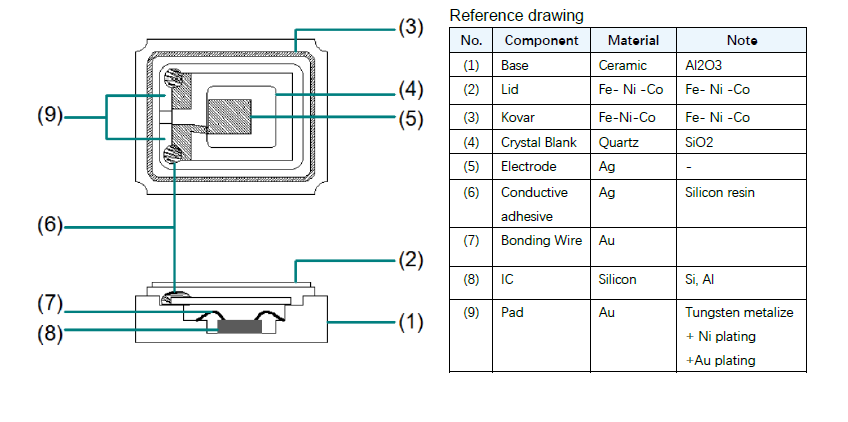

（低功耗74.25MHz有源晶振OSC3225内部结构）

晶诺威科技产低功耗74.25MHz有源晶振OSC3225关键参数如下：

• 晶振类型：低功耗石英晶体振荡器、贴片式有源晶振OSC3225

• 标称频率：74.250000MHz

• 晶振料号：10G74M25B1B

• 供电电压：1.8V

• 输出波形：CMOS方波

• 工作温度范围：-40~+85℃

为什么选74.250MHz？

因为这个频率广泛用于视频信号同步，特别是在HDMI、SDI等视频传输标准中是“标准时钟频率”，可以说是视频采集和显示设备的心脏。

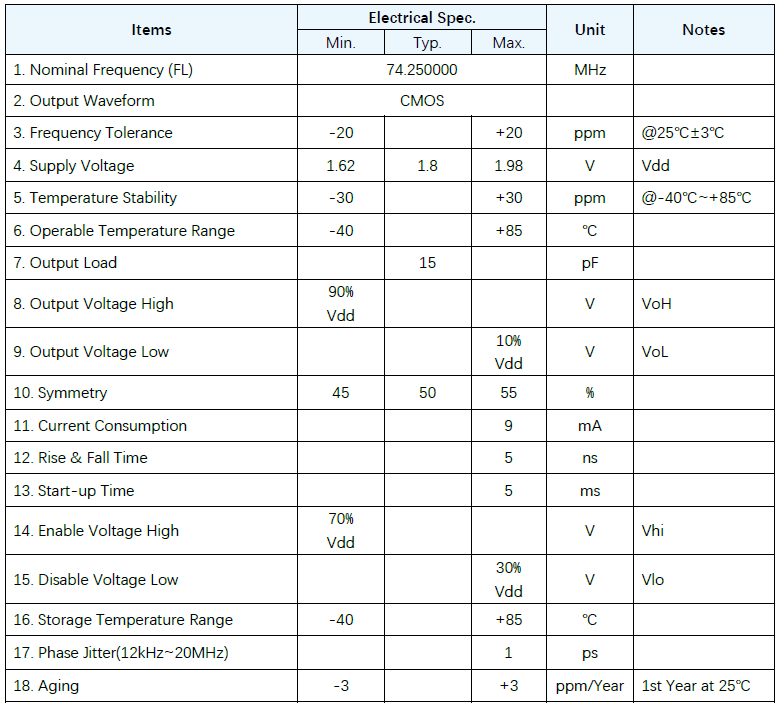

低功耗74.25MHz有源晶振OSC3225电气参数详情

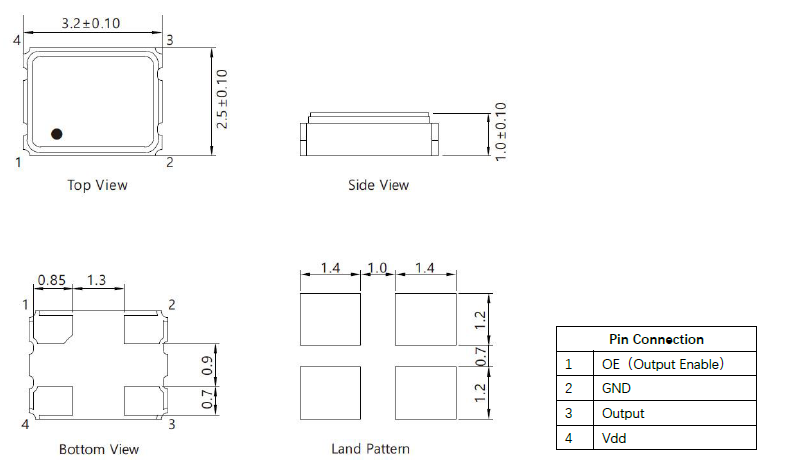

低功耗74.25MHz有源晶振OSC3225尺寸及引脚说明

单位：mm

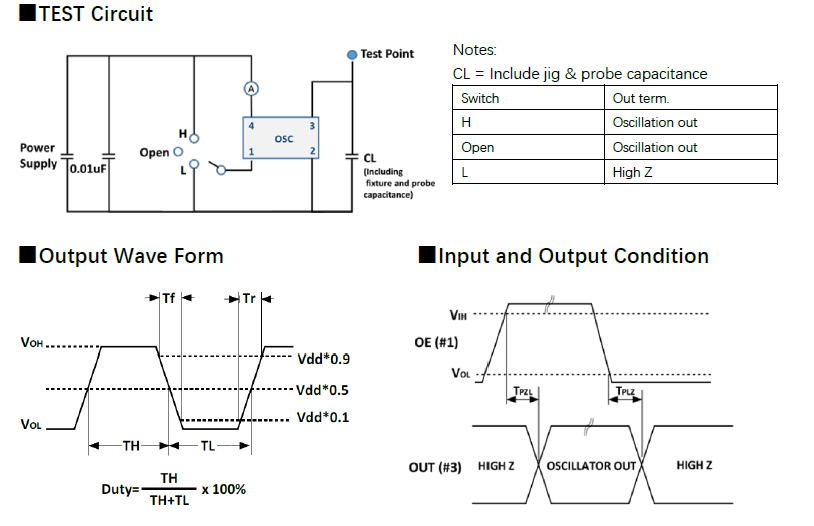

低功耗74.25MHz有源晶振OSC3225测试电路及输出波形

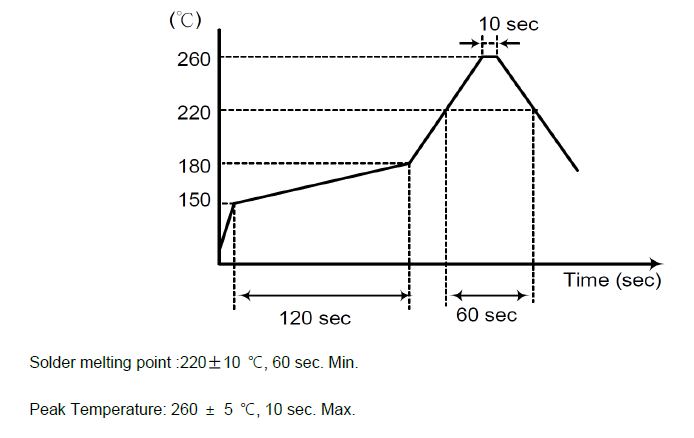

回流焊建议

注意：

1、控制焊接温度及持续时间

2、采取防静电措施
