关于“无源晶振的损耗”解释说明如下：

在电子工程领域，讨论晶振的“损耗”时，通常不是指物理上的（因跌落或抛料等造成的）晶振产品本身碎裂，而是指其等效电路中的能量损耗。这种损耗决定了晶振的品质因数（Q值）和频率稳定性。

换句话说，晶振的损耗本质上是其等效串联电阻（ESR）或Rm。 它由内部摩擦、空气阻尼、电极电阻等因素决定。设计工程师需要关注晶振的ESR指标，并确保振荡电路提供的负阻足够大，同时将激励电平控制在合理范围内，这样才能获得稳定、低损耗的振荡信号。对于功耗敏感（如电池设备）或可靠性要求高（如汽车电子、医疗）的应用，控制晶振损耗带来的影响是设计的重点之一。

等效电路中的损耗

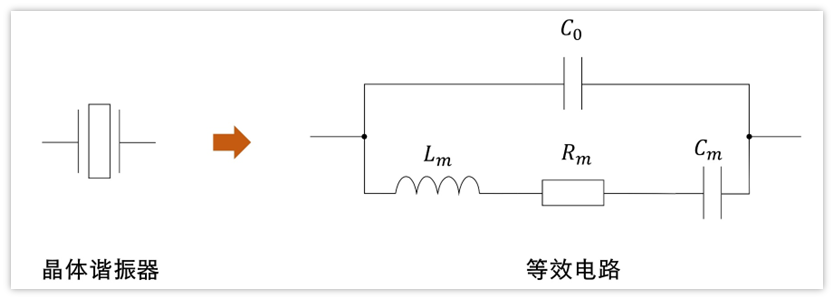

晶振的电气行为可以用一个串联RLC电路再并联一个电容（C0）来精确模拟：

Lm（动态电感）：代表机械振动的惯性。

Cm（动态电容）：代表机械振动的弹性。

Rm（动态电阻/等效串联电阻 ESR）：这是损耗的直接物理量。

Rm（或ESR）量化了晶振在振动时，因内部摩擦、空气阻尼、电极电阻、安装应力等导致的能量损失，单位是欧姆（Ω）。

损耗带来的主要影响

1. 降低Q值

Rm越大，Q值越低。高Q值意味着晶振频率纯净、稳定；高损耗会导致频率不稳、易受干扰。

2. 增加等效串联电阻（ESR）

这是数据手册中最直接的损耗指标。例如，32.768kHz音叉晶振的ESR约为30kΩ~70kΩ，而MHz级AT切晶振的ESR约为20Ω~100Ω。

ESR过高的后果：振荡电路可能无法起振、起振时间变长、在温度变化或电压波动时停振。

3. 发热

损耗能量转化为热量。当晶振受激励的功率超过其激励电平（Drive Level） 规格时，会因热损耗导致频率漂移，严重时永久性频率偏移甚至物理损坏。

损耗的主要来源

1、内部摩擦

石英晶体振动时，晶格之间的内摩擦。高品质晶振会优化切割角度和加工工艺来减小此损耗。

2、空气阻尼

封装内的残留空气分子会与振动的晶片碰撞。真空封装（如贴片晶振）能显著降低此项损耗。

3、电极损耗

晶片表面的金属电极（银、金）电阻产生的焦耳热，以及电极与石英界面的黏弹性损耗。

4、封装与安装应力

导电胶点胶不均、基座或外壳对晶片的压迫、PCB板弯曲应力等都会引入额外损耗。

5、温度影响

在晶振的拐点温度（如AT切的25°C或32.768kHz的25°C）附近损耗最小，偏离时损耗增加，ESR会随温度变化。

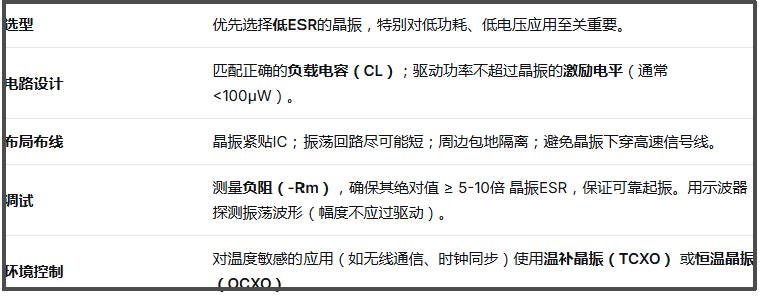

工程师如何应对晶振损耗？

常见误解澄清

“晶振长时间工作后损耗会增加”？

答：通常不会。石英晶体无机械磨损老化。老化主要是频率微小漂移（ppm级），而非ESR显著增大。

“只要晶振物理完好，损耗就不变”？

答：不一定。PCB板应力、潮湿环境、焊接热冲击等都可能改变其内部应力，导致ESR增大或频率偏差。

“损耗只与晶振本身有关”？

答：错误。外围电路（负载电容不匹配、驱动过强/过弱）和PCB布局对“有效损耗”影响巨大。
