EFC(Electrical Frequency Control)

关于有源晶振EFC(Electrical Frequency Control)和Fixed Frequency的区别，晶诺威科技介绍如下：

有源晶振中，EFC (Electrical Frequency Control，电控频率) 和 Fixed Frequency (固定频率) 的核心区别在于：输出频率是否可以被外部电压（控制电压Voltage Control）调节。

下面是详细的对比：

1、 频率可调性

EFC型：频率可调。通过施加一个控制电压（如果该型号有源晶振的供电电压Vcc是5V，则压控范围通常是0.5V~4.5V或0~5V），可以在一个很小的范围内（如： ±50ppm ）连续改变输出频率。这类晶振常被称为 VCXO (压控晶体振荡器)。

固定频率型：频率不可调。出厂后频率就被精确锁定在标称值上，外部无法改变。

2、 内部结构

EFC型：内部包含变容二极管。控制电压改变变容二极管的电容，从而微调晶体的谐振频率。

固定频率型：内部晶体两端接固定负载电容，无电压控制环节。

3、 关键性能参数

EFC型：提供 牵引范围 (Pull Range) 和 控制电压范围、控制电压斜率极性（正斜率/负斜率）。频率精度（如±25ppm）通常指在中心控制电压下的值，偏移后会变化。

固定频率型：提供频率稳定度（如±20ppm）和温度频差。频率精度是绝对值。

4、 典型应用

EFC型：锁相环 (PLL)、时钟同步、ADC/DAC 采样时钟调节、光模块、信号调制/解调、需要补偿晶振老化的场合。

固定频率型：绝大多数通用数字电路，如MCU、DSP、FPGA、USB、以太网PHY、内存、简单通信设备。

5、 成本与复杂度

EFC型：更贵（通常为固定型的2-5倍），尺寸可能稍大，功耗略高，设计时需要增加一个干净的控制电压（DAC或滤波PWM）。

固定频率型：价格稍便宜、应用电路简单、输出频率固定改变。

一句话总结：

固定频率型：频率固定不动，用于普通时钟源。

EFC型：频率可随电压微调，用于需要动态校准或锁定外部参考信号的场合（如锁相环）。

额外注意：

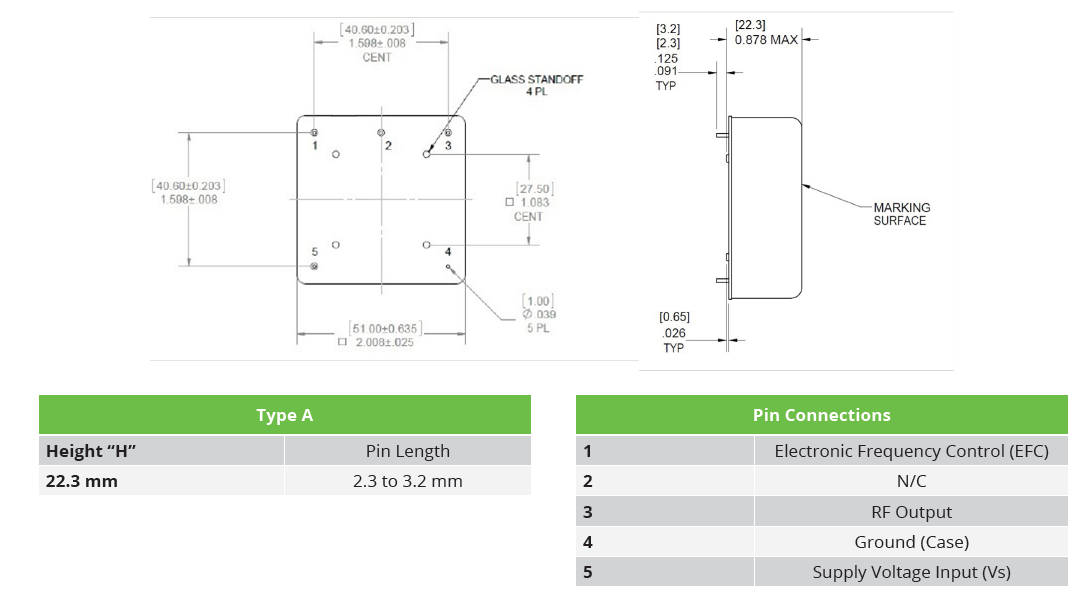

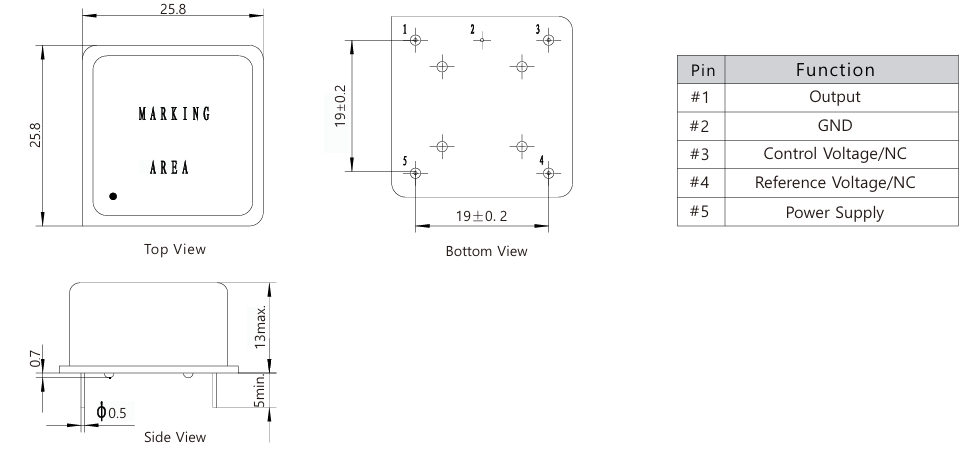

有些固定频率晶振的封装上可能有一个无连接或接地的“NC”引脚，千万不要误以为是EFC的控制脚。确认型号中含 VCXO 或数据手册中有 Vc (Voltage Control) 引脚才是真正的EFC型。
