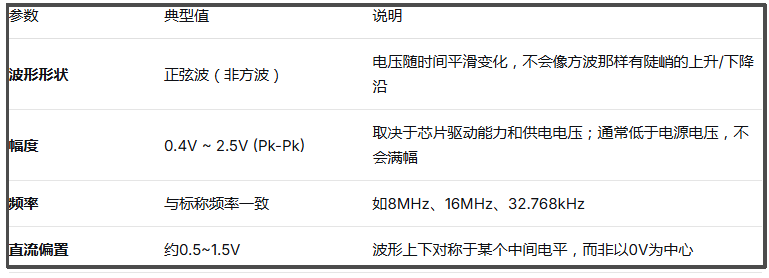

（无源晶振：输出正弦波典型波形特征）

无源晶振（晶体谐振器，Crystal Resonator）本身不输出任何波形，它只是一个被动元件。需要配合芯片内部的反相器和负载电容才能产生振荡波形。在振荡电路中，无源晶振产生的波形是正弦波，不是方波。 如果看到方波，那一定是芯片内部整形后的时钟输出，而非晶体两端的原始波形。

•  输出端（OSC_OUT / XTAL_OUT）：输出的是一个正弦波（或略有畸变的正弦波）。

•  输入端（OSC_IN / XTAL_IN）：也是一个正弦波，但幅度更小，相位与输出端相差约180度。

为什么是正弦波而不是方波？

1、 晶体谐振特性：晶体工作在基频谐振模式，只允许单一频率通过，谐波被滤除 → 波形自然为正弦波。

2、 整形需额外电路：方波需要施密特触发器或比较器进行整形，这是有源晶振或芯片内部时钟缓冲器的功能。

实测波形示意图（以8MHz无源晶振为例）：

（正弦波，幅度800mV Pk-Pk）

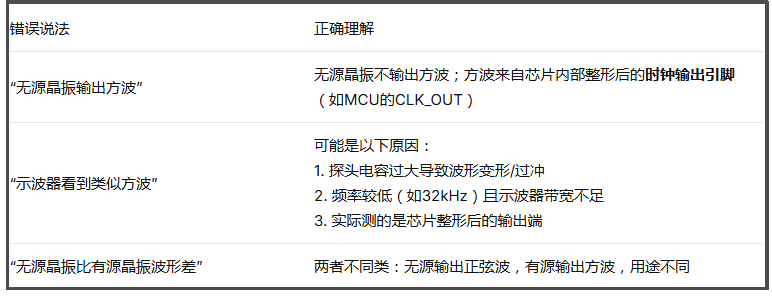

常见误解澄清

用示波器测量时的注意事项

1、 必须用×10探头：×1档探头电容高达100~200pF，会拉停晶振或改变频率。

2、 探头补偿要先调好：避免波形过冲或圆角误判。

3、 不能同时测两端：探头电容跨接在OSC_IN和OSC_OUT之间会破坏振荡条件。

4、 正常波形特征：

•  正弦波，无削顶削底

•  幅度稳定，无抖动

•  频率=标称值（示波器可测周期换算）

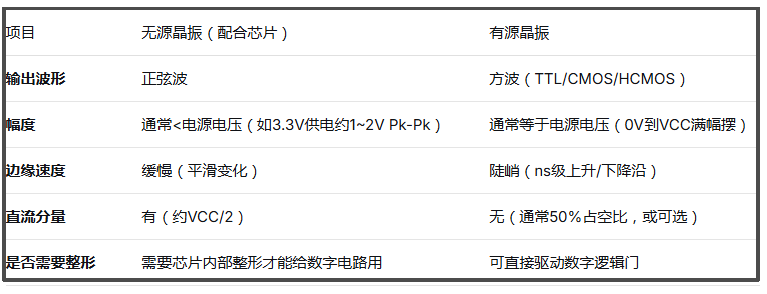

无源晶振 vs 有源晶振输出对比

典型应用场景对应的波形需求

– MCU主时钟：芯片内部会将无源晶振的正弦波整形为方波再分发给各模块。你测到的正弦波是振荡环节，而非最终时钟信号。

– RTC（32.768kHz）：通常直接用正弦波驱动内部低功耗电路，无需整形成方波。

– 高频通信（如WiFi、蓝牙）：内部PLL需要纯净正弦波，因此无源晶振方案优于有源晶振（方波的谐波可能干扰PLL）。
