为何同规格的石英晶振在电路中的频率精度和相噪存在差异？

这是一个很专业的问题，涉及到石英晶振元器件自身的离散性以及电路中的非线性与噪声机理。

物理世界不存在完美的克隆。石英晶振的厚度、切割角度、内部等效电阻、石英晶振管的噪声系数，以及电路板上微小的寄生参数，都会导致最终频率和相噪的个体差异。对于要求苛刻的射频应用，相噪差异尤其需要通过筛选来控制。

简单说：没有两颗完全相同的晶振，也没有两块完全相同的电路板（即使设计一样）。

具体原因可以分为两部分来理解。

一、为什么频率准确度不一样？

频率准确度主要取决于石英晶振本身的谐振频率，而石英晶振在制造时存在无法消除的物理偏差。

1、 石英晶振切片的物理公差：石英石英晶振的谐振频率由晶片的物理尺寸（厚度、长度）和切割角度（如AT切、SC切）决定。在批量生产中，研磨厚度和切割角度的公差是客观存在的。即便型号相同，这两项参数也会有微米级或角分级的不同，导致每颗石英晶振的固有谐振频率都有差异，比如标称 10MHz，实际在 9.9995MHz 到 10.0005MHz 之间。

举例：

晶诺威科技产40MHz晶振SMD3225低电阻系列测试数据如下：

2、 负载电容的匹配差异：石英晶振需要在特定的负载电容（CL）下才能震荡在标称频率。如果电路板上的杂散电容、焊接寄生电容，或者两颗石英晶振的自身等效电容（C0/C1）有细微差异，实际加载到石英晶振上的电抗就会不同，从而将石英晶振“拉”到略微不同的频率上。

二、为什么相位噪声不一样？

相位噪声反映的是振荡器输出信号的短期频率稳定度，主要由电路中的随机噪声和石英晶振的品质因数（Q值） 决定。

1、 石英晶振的Q值和等效电阻差异：Q值代表谐振器的储能效率。即使型号相同，不同批次的石英晶振Q值也可能不同。Q值越高，振荡器的近端相噪越低。同时，石英晶振的等效串联电阻（RR）如果有差异（比如某些石英晶振稍大），会改变振荡电路环路增益和噪声系数，导致相噪不同。

2、 有源器件（晶体管/放大器）的噪声离散性：振荡电路中的晶体管（如三极管、JFET、CMOS反相器）都存在1/f 噪声（闪烁噪声）。1/f 噪声会通过石英晶振的调制，直接转换为相位噪声。不同个体之间的1/f噪声系数（Kf）可能存在数倍的差异，这直接导致在偏离载波1kHz-100kHz范围的相噪水平不同。

3、 电源与PCB的微小差异：振荡电路对电源纹波非常敏感。哪怕同一块PCB上的两个相同电路，因为去耦电容的容值差异或PCB走线的微弱电感不同，电源噪声耦合的程度也会不同，最终影响相噪。

一个重要的现实差别

– 频率准确度：更多地由石英晶振自身的静态参数决定，离散范围相对可控（比如±10ppm到±50ppm）。

– 相位噪声：更多地由石英晶振Q值和电路中有源器件与无源元件的噪声性能决定，离散范围往往更大（可能相差5-10dBc/Hz甚至更多）。

如果遇到差异过大怎么办？

– 对于频率准确度，可以通过软件或硬件校准来补偿，比如调整电路中的负载电容或MCU自动校准。也可以选择更高精度的晶体振荡器，如TCXO温补晶体振荡器，或者OCXO恒温晶体振荡器。

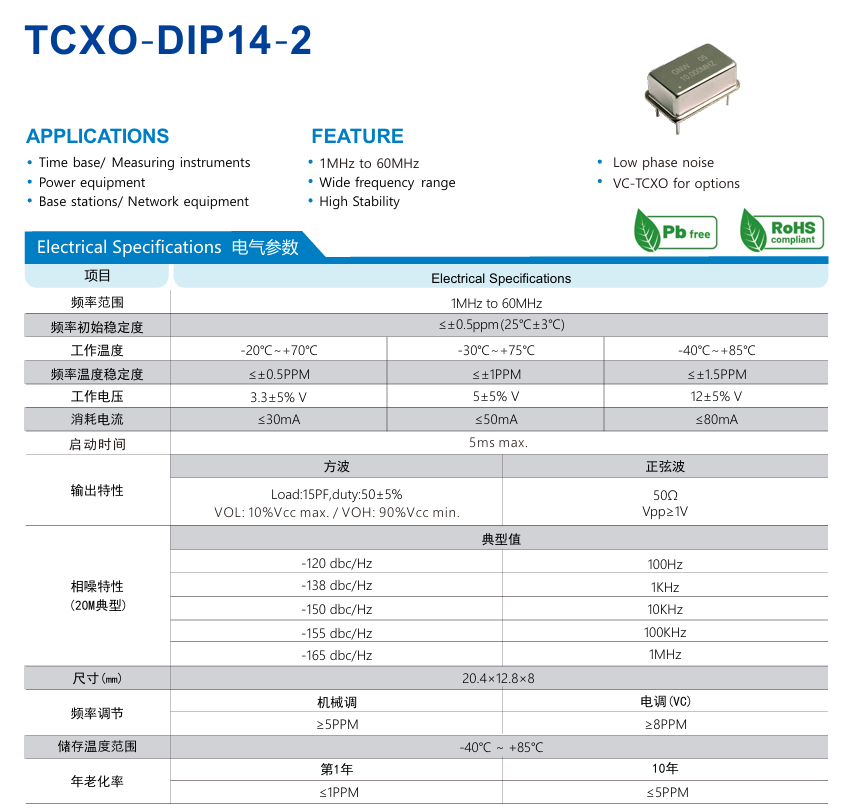

– 对于相位噪声，可以选择低相噪TCXO温补晶体振荡器或低相噪晶体振荡器。

举例：

晶诺威科技产OCXO恒温晶体振荡器测试数据如下：
