无源晶体波形的VPP需要多少？

无源晶振的波形峰峰值（Vpp）没有一个固定的标准值。它本身不产生信号，其波形幅度完全取决于外部电路（如MCU）的驱动能力。正确的Vpp需要保证在“能稳定起振”和“不超过晶体承受极限”之间。

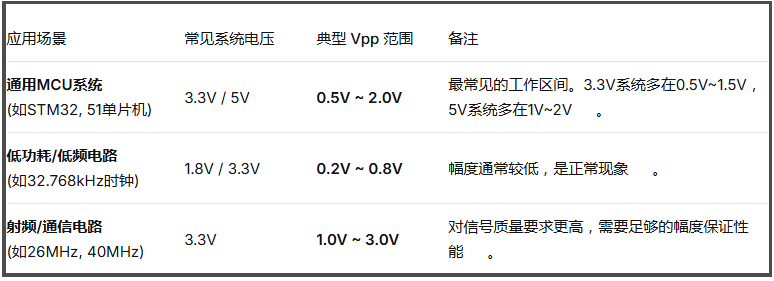

典型Vpp参考值

以下为不同应用场景下的常规Vpp范围，可作为调试时的参考：

射频/通信电路(如26MHz, 40MHz) ，3.3V，1.0V ~ 3.0V，对信号质量要求更高，需要足够的幅度保证性能。

例如，有实测案例显示，一个8MHz的无源晶振在电路中正常工作时的波形幅度约为 800mVpp (0.8Vpp)。

两个核心阈值（“红线”）

无论应用场景如何，应确保Vpp控制在以下两个极限之内：

1、 最小起振幅度 (≥ 0.2Vpp)

要求：Vpp必须大于 0.2V，这是大多数晶体能可靠起振的临界值。

后果：若幅度低于此值，晶振可能出现启动困难、工作不稳定、频率抖动，甚至在低温或电压波动时停振。

2、 最大过驱动阈值 (< 3.0Vpp)

要求：对于大多数常规晶体，峰值不宜超过 3.0V。

后果：过高的驱动功率会过度挤压石英晶片，导致频率永久性偏移、精度下降，甚至会直接损坏晶体。

调试指南

1、如何测量：

使用示波器探头（建议使用10X档位以减少负载）测量晶振的任一引脚与地之间的波形，读出的电压值即为Vpp。

2、Vpp异常怎么办：

幅度偏高：可以尝试增大反馈电阻（如将1MΩ换为2MΩ）来降低幅度。

幅度偏低：可以尝试减小反馈电阻（如将1MΩ换为470kΩ）来提高幅度。

核心原则：够用即可，不必追求过高的幅度，在保证稳定工作的前提下，Vpp偏低一点对延长晶体寿命更有利。
