（常见无源晶振振荡电路：皮尔斯振荡电路）

MCU无源晶振电路OSC_OUT和OSC_IN哪个信号更强？

答：在大多数MCU的无源晶振电路中，OSC_OUT引脚的信号强度通常大于OSC_IN引脚。

可以把整个振荡电路理解成一个“放大器循环”：

OSC_OUT是输出端：

这是MCU内部放大器的输出口，能量充沛，用于驱动外部晶振工作。

OSC_IN是输入端：

这是放大器的输入口，接收的是经过晶振谐振后返回的、能量已有衰减的信号。

因此，如果你用示波器测量，通常会看到OSC_OUT的电压摆动幅度比OSC_IN更大。

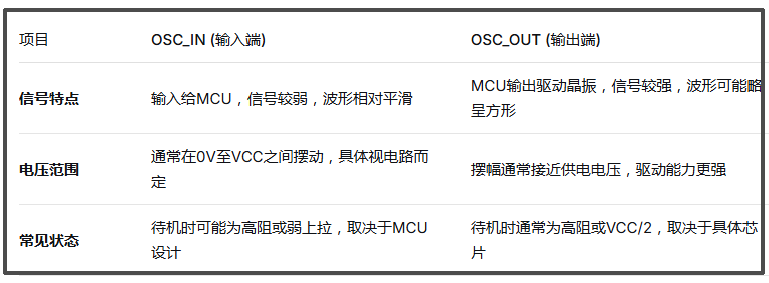

不同晶振电路的模式和电压特性可以参考下表：

注意：

如果你使用示波器测量晶振电路，请务必使用具有高阻抗、低电容的探头（如10x档），因为探头自身的电容可能影响电路工作，甚至导致停振。需要特别留意的是，不同芯片的设计可能存在差异。最准确的做法是查阅你当前使用芯片的数据手册（Datasheet），以确认其具体的引脚定义和电气特性。

拓展阅读：晶振的工作原理是什么？

晶振具有压电效应，即在晶片两极外加电压后晶体会产生变形，反过来如外力使晶片变形，则两极上金属片又会产生电压。如果给晶片加上适当的交变电压，晶片就会产生谐振（谐振频率与石英斜面倾角等有关系，且频率一定）。晶振利用一种能把电能和机械能相互转化的晶体，在共振的状态下工作可以提供稳定、精确的单频振荡。在通常工作条件下，普通的晶振频率绝对精度可达10ppm。利用该特性，晶振可以提供较稳定的脉冲，广泛应用于微芯片的时钟电路里。晶片多为石英半导体材料，外壳用金属封装。

晶振常与主板、蓝牙、声卡等电路连接使用。晶振常被称作芯片的“心脏”，如果主卡的“心脏”出现问题，必定会使其他各电路出现故障。
