晶体谐振器电气参数中FDLD是什么意思？

答：”晶体谐振器FDLD”在电子工程领域，通常是指石英晶体谐振器（无源晶振）规格书中的一个关键技术参数。它用来衡量晶振在不同激励功率下，输出频率的稳定程度。

FDLD全称与定义：

FDLD全称是Frequency Deviation vs. Drive Level，即“频率-驱动电平偏差”。它具体指在给定的激励功率（驱动电平）范围内，测得的最大谐振频率与最小谐振频率之间的差值。其计算公式为：FDLD = MaxFr – MinFr，单位通常用 ppm（百万分之一）表示。

数值意义：

这个数值越小越好。一个很小的FDLD值，意味着无论驱动它的功率如何变化，晶振的输出频率都极其稳定。这是衡量晶振品质的关键指标之一。

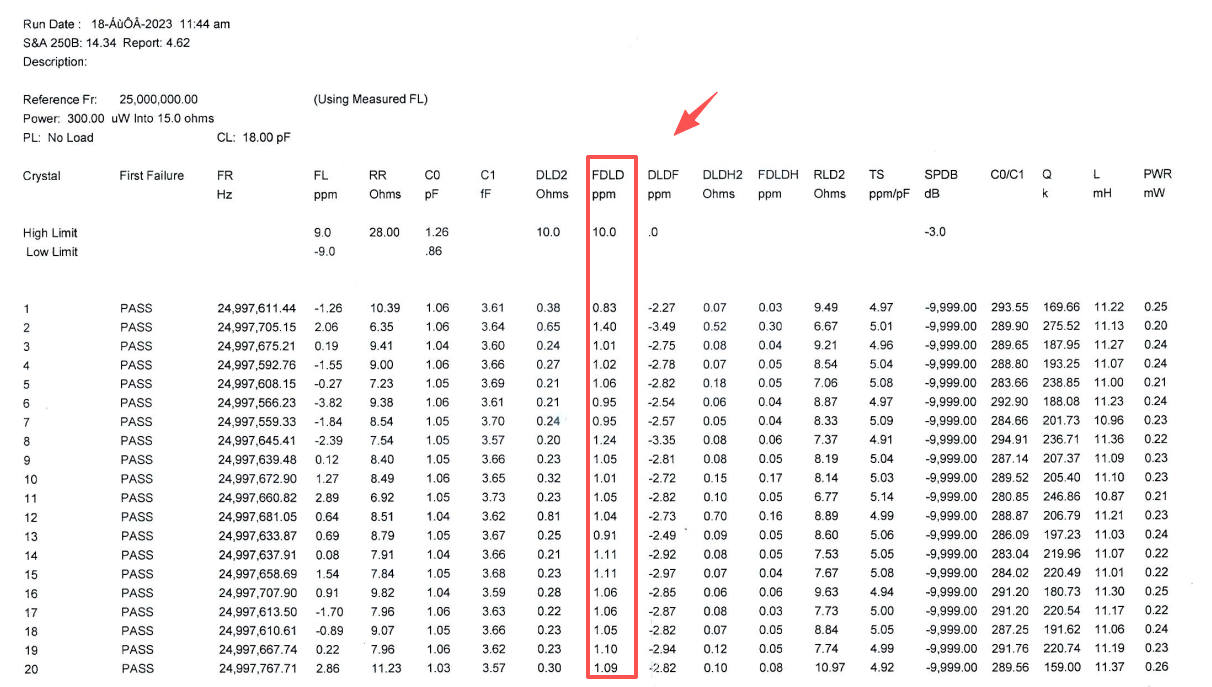

举例：晶诺威科技产25MHz晶体谐振器SMD3225系列测试数据（范例1）如下：

测试方法：

测试时，会让晶振经历一个从小到大的激励功率扫描，然后再反向扫描，并记录下整个过程中的频率变化，从而计算出FDLD值。

FDLD不良的成因与影响

主要原因：

FDLD值偏高（即性能不良）通常与晶振的制造工艺和环境有关。例如，生产过程中的污染物（如灰尘、杂质）附着在晶片表面或电极上，会改变晶振的振动特性，导致其谐振频率随驱动功率的变化而大幅波动。

实际影响：

如果一颗晶振的FDLD指标不佳，在实际应用中可能会导致两种问题：

1、频率偏差超差：

晶振的实际工作频率可能会偏离其标称值，超出电路所能接受的误差范围。

2、间歇性停振：

在某些工况下，晶振可能会因频率不稳定而突然停止振荡，导致设备工作异常。

晶诺威科技产25MHz晶体谐振器SMD3225系列测试数据（范例2）如下：
