如何缩短晶振启动时间？晶诺威科技解释如下：

晶振启动时间（Start-up Time），即我们常说的“起振时间”，是指从系统上电（或芯片使能）开始，到晶振输出的振荡幅度达到稳定且符合MCU识别标准的阈值所需的时间。

这是一个能量积累的过程：上电瞬间，电路中的热噪声被放大，振荡幅度呈指数级增长，直到电路的非线性特性将环路增益限制为1，最终达到稳态。不同类型的晶振，其启动时间差异非常大：

不同晶振类型的启动时间参考

MHz级无源晶振（如8~40 MHz）：启动时间通常在几毫秒（ms）级别。

低频无源晶振（如32.768 kHz RTC晶振）：由于频率低、Q值高、起振慢，启动时间通常在1~5秒左右。

有源晶振（普通XO/TCXO）：内部自带振荡电路，从使能（Enable）到稳定输出通常在1~10毫秒之间。

恒温晶振（OCXO）：虽然电路起振很快，但内部加热炉需要升温到恒温点才能达到标称精度，通常需要数秒到十几秒。

决定启动时间的核心因素

（无源晶振SMD2016系列）

等效串联电阻（ESR）：ESR代表晶振内部的能量损耗。ESR越大，起振越困难，启动时间越长。（注：小型化封装的晶振往往ESR偏大）。

外部负载电容（CL）：外部匹配的电容容量越大，充放电所需的电流越多，能量积累越慢，启动时间就越长；反之，电容过小会导致频率偏移。

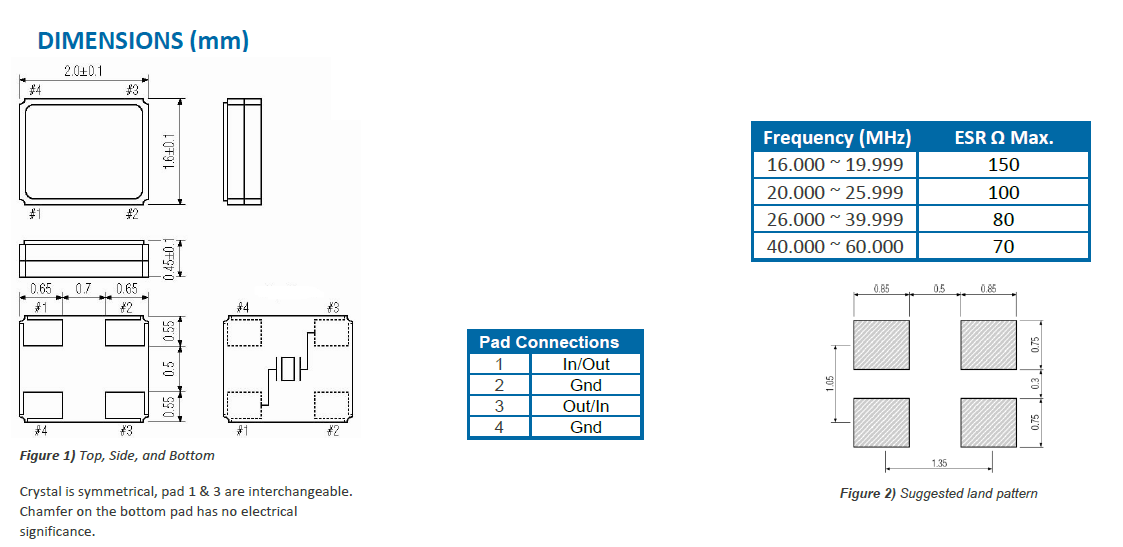

（无源晶振SMD2016系列尺寸及引脚说明）

负阻抗（Negative Resistance）与增益裕度：MCU内部振荡器提供的负阻抗必须远大于晶振的ESR（通常要求增益裕度在5倍以上）。如果驱动能力不足，会导致起振极慢甚至停振。
品质因数（Q值）：Q值越高的晶体，谐振曲线越尖锐，能量积累到稳态所需的时间相对更长。

PCB寄生参数：PCB走线过长、过孔过多会引入额外的寄生电容和漏电流，直接拖慢启动速度。

如何缩短启动时间？（工程优化建议）

1、硬件选型

在MCU驱动能力允许的范围内，选择低ESR的晶振；严格匹配数据手册推荐的负载电容，并尽量使用高精度、低损耗的C0G/NP0材质电容。

2、PCB布局

晶振及匹配电容必须紧贴MCU引脚放置（间距<1mm），走线尽量短、粗且对称，下方需有完整的地平面（GND）包地隔离。

3、固件与芯片配置

利用MCU提供的驱动强度调节（Drive Level）功能，在启动初期提供较大的驱动电流；合理设置MCU的振荡器启动定时器（OST）等待时间，避免等待过短导致系统跑飞，或等待过长浪费唤醒时间。
