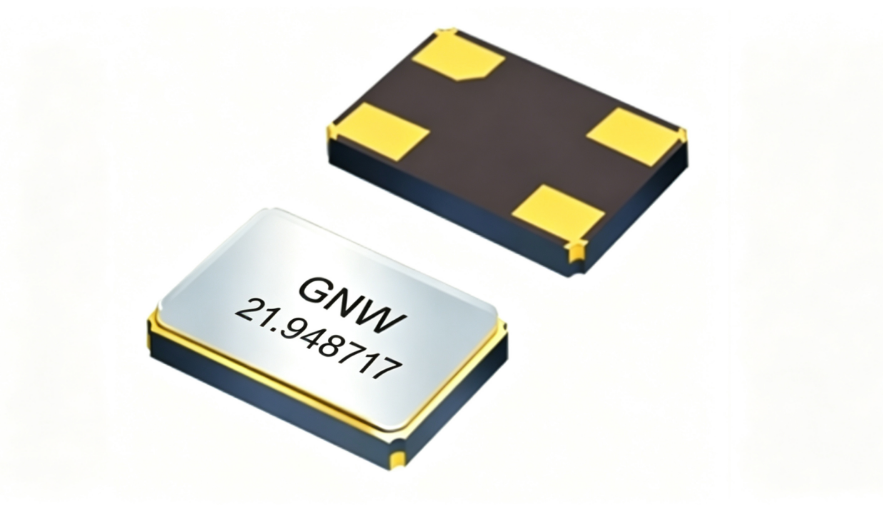

晶诺威科技产21.948717MHz无源贴片晶振SMD3225-4Pad电气参数

• 晶振类型：无源晶振/晶体谐振器
• 封装尺寸：SMD3225
• 引脚数：4
• 频率：21.948717MHz
• 常温频差：±10ppm （at +25℃）
• 负载电容：8pF、10pF、12pF或定制
• 频率稳定度：±30ppm
• 工作温度：-40~+85℃、-40~+105℃
• 等效串联电阻(ESR)：50Ω
• 激励功率：10μW typ. （200μW max.）

应用领域：

无线通信、DSC和USB接口

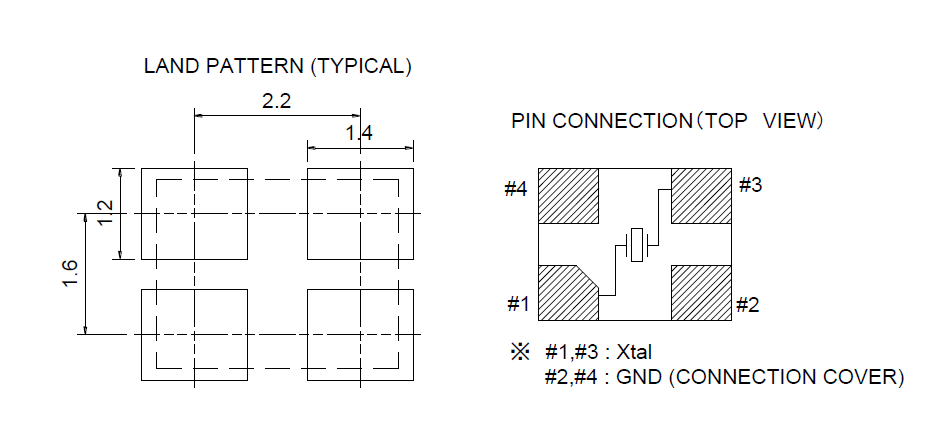

焊盘尺寸

选型建议与注意事项

1、请根据你的电路设计，确认负载电容 (CL) 和频率精度。如：负载电容12pF与8pF不能通用。

2、如果对频率精度要求高，±10ppm精度优于±20ppm。

3、如果工作环境温度较高，+105型号优于+85℃。
