（晶诺威科技产36MHz安防晶振49S封装系列）

晶诺威科技产36MHz安防晶振49S规格参数说明如下：

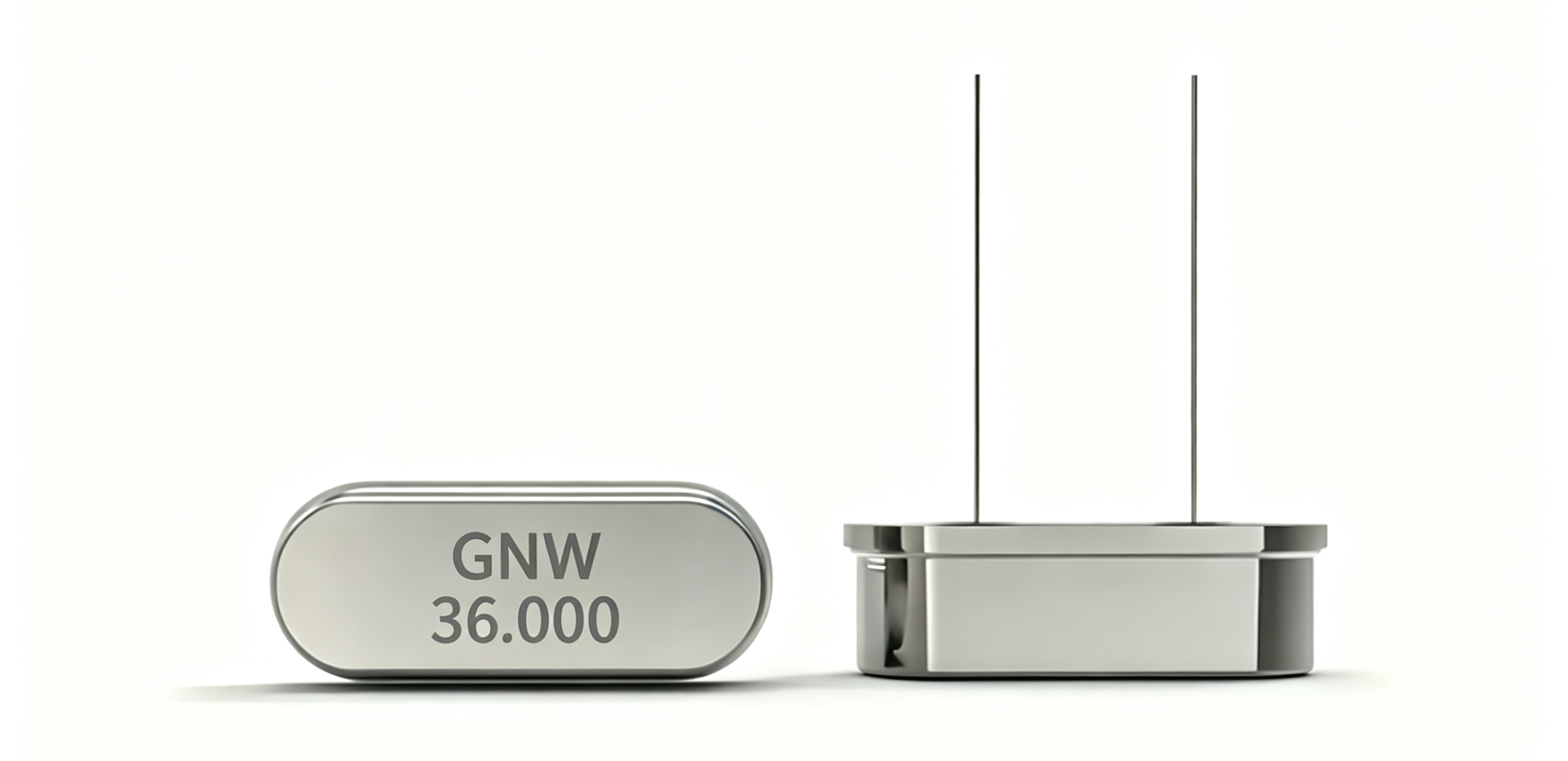

36MHz 49S晶振是一种常用于安防监控等电子设备的直插式无源石英晶体谐振器。它的核心作用是提供一个稳定、精准的36MHz时钟频率，作为视频处理、信号编解码或通信模块工作的”心跳”基准。

一、主要应用场景

1、安防监控

常用于摄像头、录像机（DVR/NVR）等设备，与主控芯片或图像处理器配合。

2、网络与通信

在Wi-Fi、蓝牙模块等需要基准时钟的设备中也有广泛应用。

3、工业控制

作为一种通用型晶振，也常见于各种工业设备和仪器仪表中。

二、主要参数

晶振类型：两脚直插式石英晶体谐振器、HC-49US-DIP

频率：36MHz

晶振料号：01G36MBB2

尺寸：11.5 × 4.5 × 3.5 mm

振荡模式：基频/Fundamental

晶体切型：AT Cut

测量设备：S&A 250B (Calculated FL)

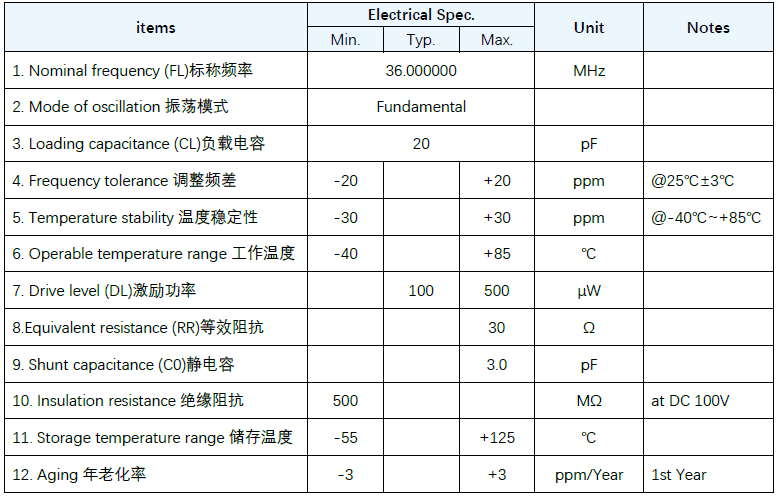

三、电气参数详情

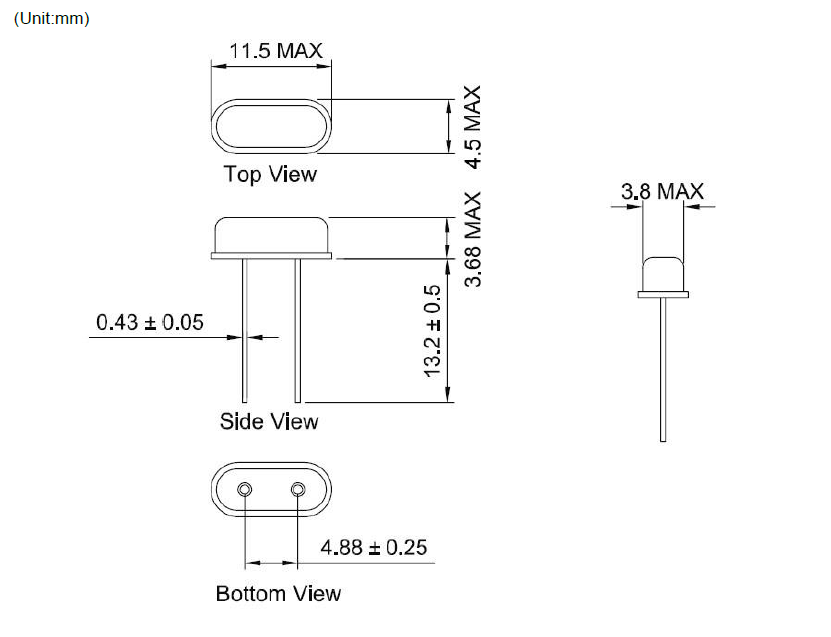

四：尺寸说明

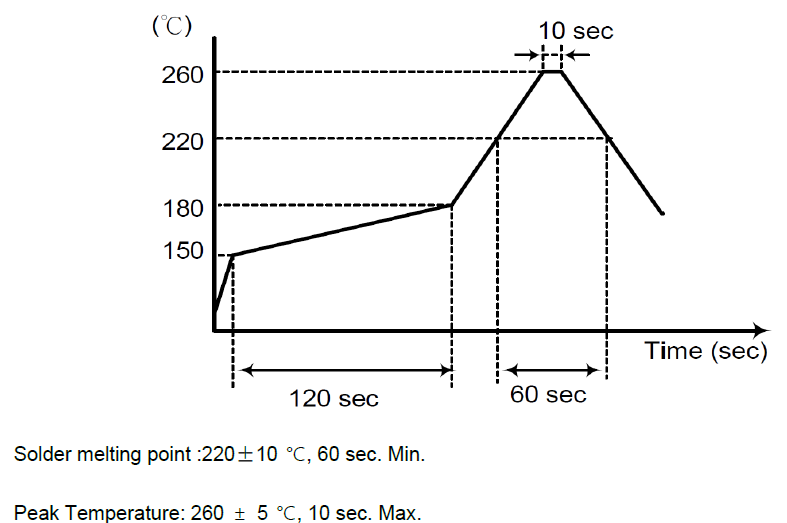

五、回流焊作业建议

六、选型及使用注意事项

1、负载电容 (CL)

最常用的是20pF。也有少数型号负载为18pF。这是选型时最容易出错的地方，必须与电路设计要求匹配。

2、频率精度 (常温频差)

常见精度为±20ppm或±30ppm。更高精度可达±10ppm。

3、频率稳定度

4、在工作温度范围内的变化，常见指标为±30ppm至±50ppm。

5、等效串联电阻 (ESR)

在36MHz下，典型值在30Ω到60Ω之间。这个值越低，起振越容易。

5、工作温度范围

常见为-20℃~+70℃（商用级），很多用于安防的型号可以达到-40℃~+85℃（工业级），以适应户外温差环境。
