为何标称精度±10ppm晶振在使用中却无法保证该精度？

标称精度为±10ppm的晶振，其实际频率偏差会超差，是一个系统工程问题。简单来说，这个指标只是在理想测试条件下的“初始快照”，而实际使用中的偏差，是电路匹配、环境变化和时间老化三大类因素共同作用的结果。

一、 电路匹配不当。频率偏移的首要“元凶”

这是导致实际精度无法达标最常见也最隐蔽的原因。对于无源晶振（即：晶体谐振器），其工作频率并非由晶体谐振器自身完全决定，而是由晶体谐振器与外部负载电容共同构成的振荡回路决定的。

1、负载电容不匹配

如果PCB布局产生的寄生电容、芯片引脚的输入电容等，导致电路总的等效负载电容与晶振规格书中标称的负载电容（CL）不一致，实际振荡频率就会直接偏离标称值。例如，一个需要匹配12pF负载电容的晶体谐振器，如果电路实际等效电容只有10pF，那么频率就会发生偏移。

2、驱动功率与PCB布局

激励功率（驱动电平）过高会导致晶体谐振器自身发热，从而改变频率特性；功率过低则可能导致起振困难。同时，不合理的PCB布局（如走线过长、靠近高频干扰源）也会引入额外噪声和频率抖动，影响精度。

二、 环境因素的动态干扰

环境因素是导致频率在使用过程中持续漂移的重要原因，其中温度的影响最为显著和直接。

1、温度变化

石英晶体具有固有的温度特性，其频率会随温度变化而漂移。AT切晶体在25℃附近最稳定，但偏离这个温度后就会产生可观的频偏。因此，一个在室温下精密的±10ppm晶体，在工业级温度范围（如-40℃～+85℃）内，温漂完全可能远超过±10ppm。

2、机械应力与振动

PCB板的弯曲、焊接时的热应力、外界的振动或冲击，都会改变晶体内部的应力分布，导致频率瞬间漂移或永久性偏差。这在便携或振动环境中尤为突出。

3、电源电压波动

对于有源晶振，供电电压的不稳定或纹波过大，也会直接导致输出频率的波动。

三、时间带来的老化效应

晶体的频率并非永恒不变，它会随着时间缓慢漂移，这个过程称为老化。这主要源于晶体内部应力释放、电极材料和封装内部环境的长期变化。

普通晶振的老化率通常以ppm/年为单位来表述。这意味着，即使出厂时精度是±10ppm，使用一年后，中心频率就可能因老化而额外偏移几个ppm，使得总偏差更容易超限。

设计中的实用建议

1、读懂参数，区分“精度”与“稳定度”

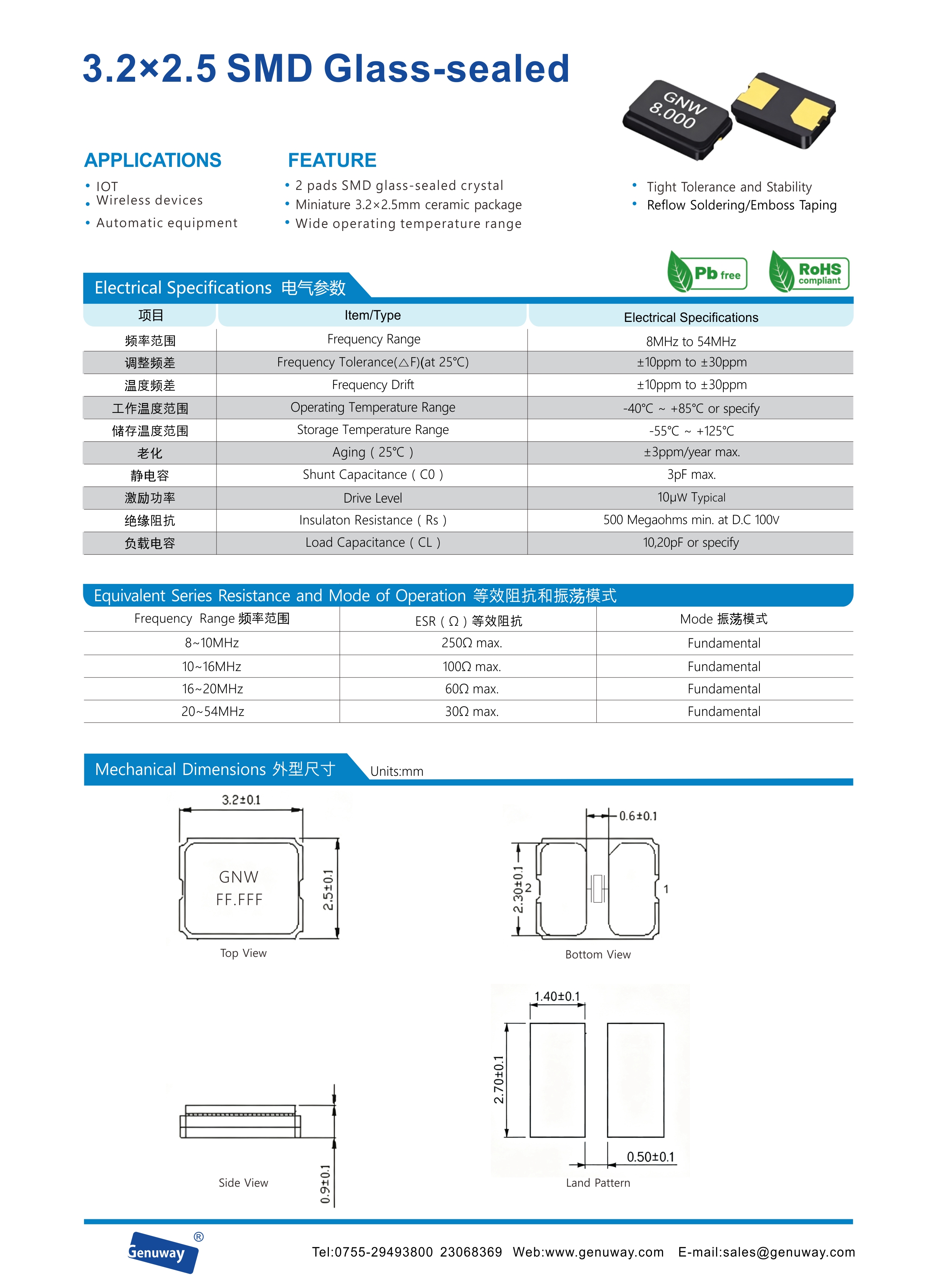

认识到±10ppm只是出厂时的初始精度（频率准确度@+25℃），而实际性能更取决于整个工作条件下的频率稳定度。

2、精准匹配负载电容

严格按照时钟芯片手册及晶振规格书设计振荡电路，并利用公式计算外部匹配电容值时，务必将PCB和芯片引脚的寄生电容估算在内，这是最关键的一步。

3、优化PCB布局

将晶振尽可能地靠近主控芯片的时钟引脚，缩短走线长度，并用地线环绕保护，避免高频信号线的干扰。

4、按需选择晶振类型

如果系统工作环境温度变化大，普通晶振（XO）的温漂可能无法满足要求，此时应考虑选择高精度高稳定性的温补晶振（TCXO） 甚至恒温晶振（OCXO）。
