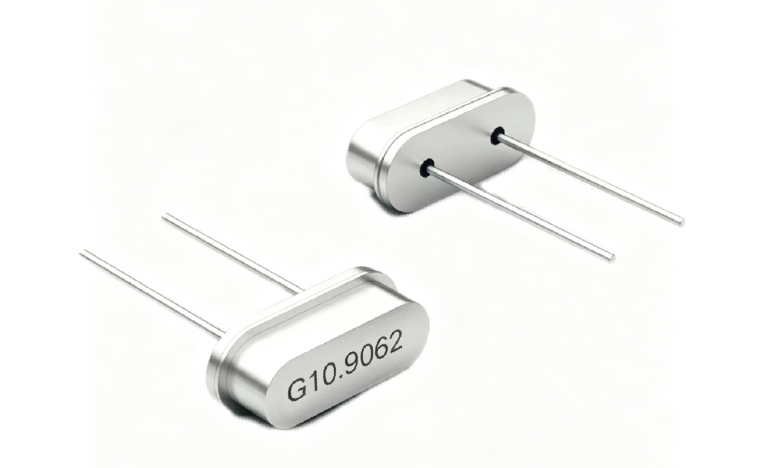

（10.9062MHz晶振49S封装）

晶诺威科技产10.9062MHz晶振49S封装电气参数说明如下：

• 晶振类型：两脚直插式（Through Hole）石英晶体谐振器、HC-49US-DIP
• 频率：10.9062MHz
• 尺寸：11.5 × 4.5 × 3.8 mm
• 振荡模式：基频/Fundamental
• 晶体切型：AT Cut

The HC-49US-DIP 10.9062MHz from Genuway Technology is an XO with Frequency 10.9062MHz, Frequency Stability ±30 ppm, Load Capacitance 12 pF, Operating Temperature -40 to 85℃, Tags: Through Hole.

10.9062MHz晶振49S封装选型及使用注意事项

1、负载电容 (CL)

常见负载为12pF，这是选型时最容易出错的地方，必须与电路设计要求匹配。

2、频率精度 (常温频差)

常见精度为±20ppm或±30ppm。更高精度可达±10ppm。

3、频率稳定度

4、在工作温度范围内的变化，常见指标为±30ppm。

5、等效串联电阻 (ESR)

典型值40Ω。这个值越低，起振越容易。

5、工作温度范围

常见为-20℃~+70℃（商用级），很多用于安防的型号可以达到-40℃~+85℃（工业级），以适应户外温差环境。

10.9062MHz晶振49S封装尺寸如下：

非标频率晶振举例如下：

4.433619MHz、4.75468MHz、7.2MHz、7.3728MHz、9.000MHz、9.216MHz、9.509375MHz、9.6MHz、9.8304MHz、10.815MHz、10.9062MHz、13.553MHz、13.598MHz

21.47727MHz、22.5792MHz、24.305MHz

举例： 10.9062MHz这个频率并不常见，属于非标频率。常规频率为10MHz或11.0592MHz。晶诺威科技支持特殊频率定制，具体电气参数需要提前与我司销售确认。

附：晶诺威科技产晶体谐振器HC-49US-DIP系列规格参数如下：
