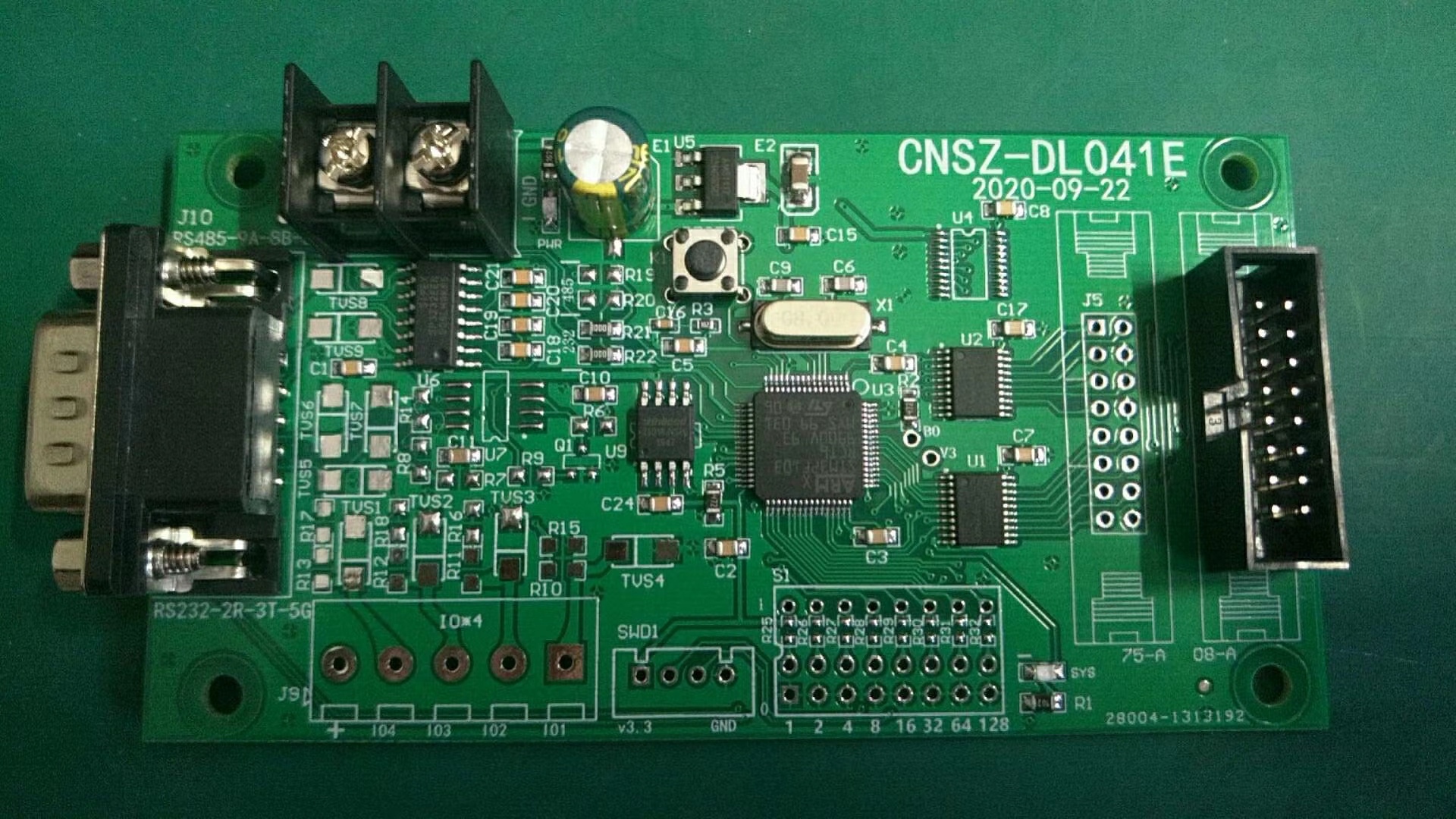

晶诺威科技归纳总结了晶振应用知识10个小窍门如下:
1、想采用有源晶振,应该怎么接法?
通常情况下,1脚悬空,2脚接地,3脚输出,4脚电压
2、无源晶振有正负吗?
一般两脚无源晶振不分正负极,也没有接地脚。
3、SMD3215-12.5PF-32.768KHZ这款晶振一般外接电容是多少?
15pF~18pF
4、-40℃~+85℃的晶振SMD3215在-20℃左右导致单片机持续复位,应该是什么问题?
先确认芯片捕捉晶振输出频率的范围,再确认电容,再分析电路。
5、-40℃~+85℃的电路设计,晶振可以长期使用在-20℃的温度环境吗?
如果晶振的工作温度范围为40℃~+85℃,即为宽温晶振(耐高低温晶振),是可以的。
6、晶振的参数中有一个叫load cap(负载电容), 怎么匹配外接电容?
一般算法:两边的电容相乘,再除于两边电容相加之和,得数再加上杂散电容(Cs)4-6pF。
7、无源晶振有没有5V、3.3V及1.8V之分?
无源晶振没有电压之分,它是否可以与单片机匹配工作取决于后者及匹配电路,比如激励功率 。
8、使用热风枪吹一下晶振后晶振就起振,过后就不振了是什么原因?
一般为杂散电容导致晶振发生了频率偏差问题,需要调整负载电容或外接电容大小,使晶振处于最佳工作状态。
9、想问一下什么是晶振的精度,温度频差指的又是什么?
一个是在常温下(+25℃)的频差精度范围,一个是温度频差,如工作温度在-40℃~+85℃。
10、与无源晶振相比,有源晶振有什么优势?
输入标称电压就可以有稳定频率信号输出,省去了匹配外接电容的烦恼;另外时钟信号电路抗干扰性更强,更稳定。
