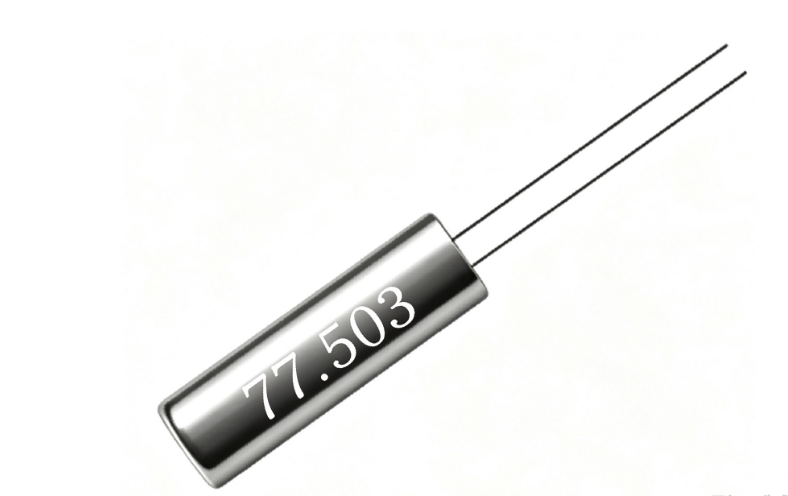

（77.503KHz音叉型2*6圆柱晶体产品图）

关于晶诺威科技产77.503KHz音叉型圆柱晶体，介绍如下：

关键参数：

1. 晶振类型：叉型石英晶体谐振器、Tuning Fork Crystal Resonator、kHz晶体
2. 标称频率：77.503kHz
3. 尺寸：2mm*6mm
4. 晶振料号：G2077503A10C

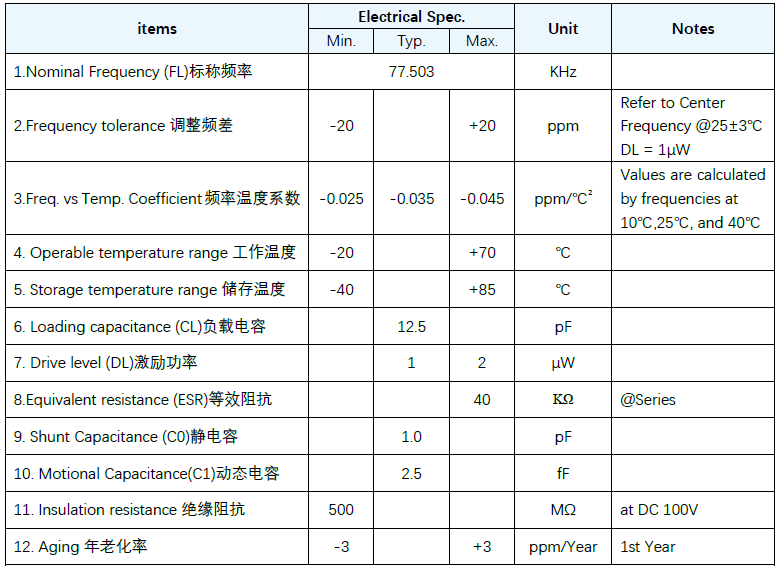

规格参数详情见下表：

尺寸：

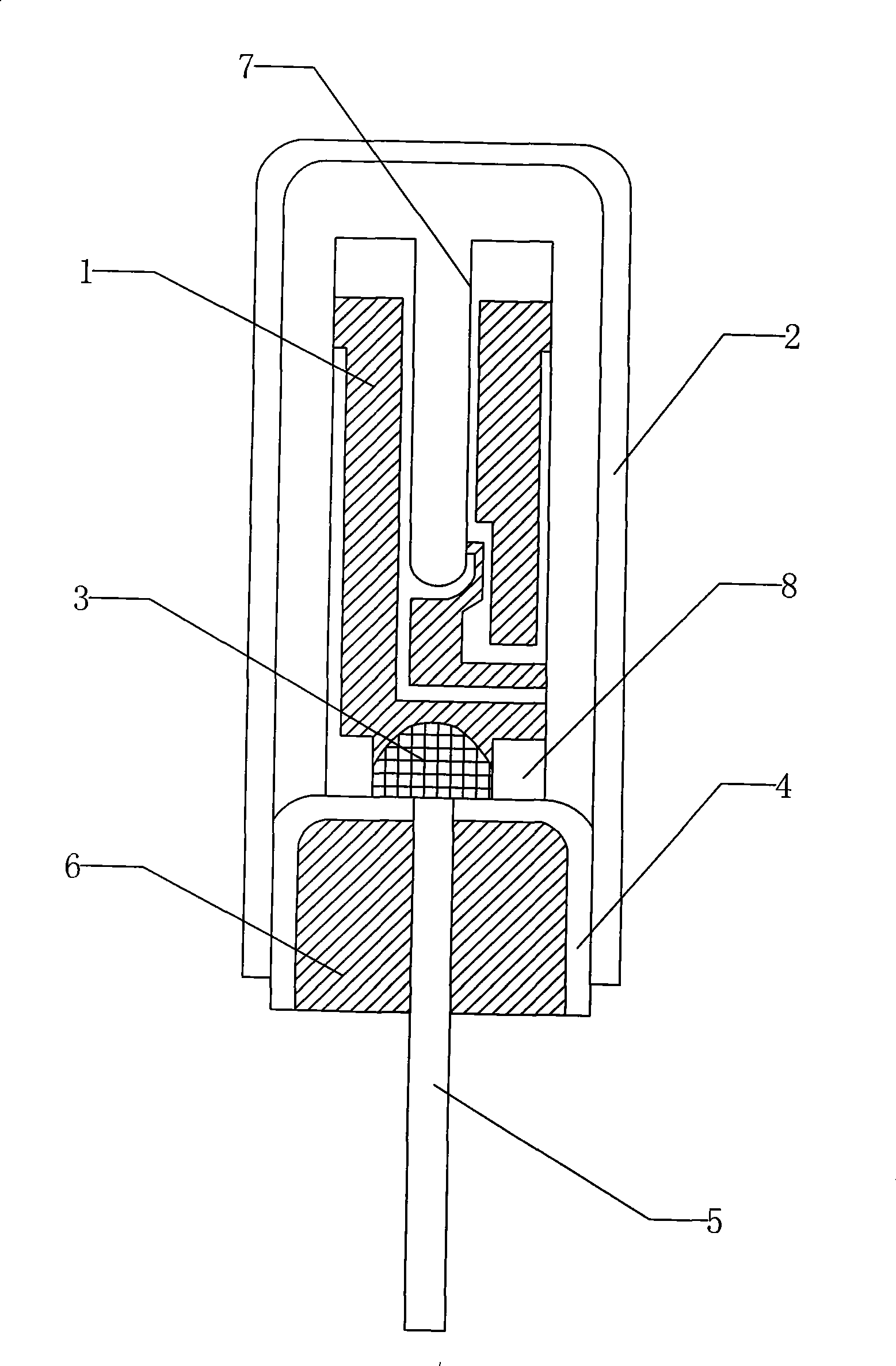

内部结构：

1.a quartz wafer

2.a shell

3.a solder wire

4.a Kovar ring

5.a lead wire

6.a glass bead

7.two tuning fork arms

石英晶片的微观结构是指氧原子与硅原子相互交织的排列方式（即：二氧化硅，化学分子式为SiO₂ ）。通常所说的石英晶片即晶体，具有重要的应用价值，具备压电效应。在交变力的作用下，石英晶片的两个表面会产生交替变化的电荷；而在交变电场的作用下，石英晶片则会发生形变与振动。机械应力使压电晶体产生电极化，称为压电正效应；而晶体在电场中的形变则称为逆效应。石英晶片的弹性振荡幅度与晶体内部产生的交流电压大小相一致。
