（石英谐振器49S产品图）

对于一些非便携式电子设备，诸如液晶电视，网络电话机，台式电脑主板等，显然对晶振的尺寸大小并不存在严格要求，因此石英谐振器49S以其较好的性价比优势，常见于此类中大型电器设备中。

（石英谐振器49S剖面结构图）

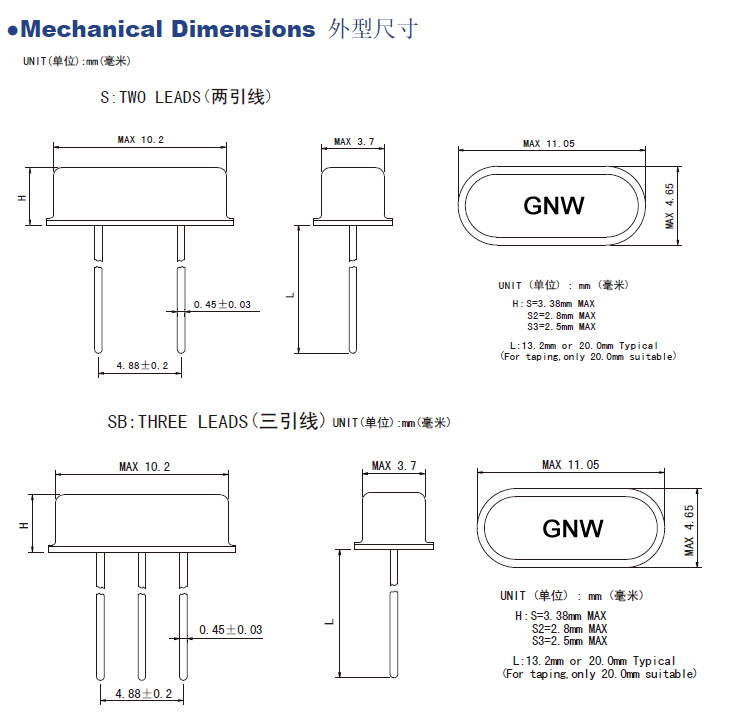

（石英谐振器49S规格尺寸）

晶诺威科技石英谐振器49S主要参数:

• 频率范围：3.200MHz to 100.000MHz

• 体积：11.05×4.65×3.38mm,11.05×4.65×2.8mm,11.05×4.65×2.5mm

• 调整频差：±10ppm~ ±30ppm

• 温度频差：±10ppm ~ ±30ppm

• 工作温度(°C)：-20~+70,-40~+85（宽温特制）

• 负载电容：12pF,20pF或定制

• 绝缘阻抗：3.2 to 3.57MHz＜250Ω, 3.579 to 4MHz＜150Ω, 4 to 5MHz＜120Ω, 5 to 6MHz＜100Ω, 6 to 7MHz＜80Ω, 7 to 10MHz＜60Ω, 10 to14MHz＜60Ω, 14 to 20MHz＜40Ω, 20 to 40MHz＜30Ω

• 激励功率：100μW Typical

• 年老化率：±5ppm/ year max.

晶诺威科技石英谐振器49S 25MHz 20PF ±10ppm测试数据如下：

晶诺威科技石英谐振器49S晶振生产流程及制程管控:

晶诺威科技石英谐振器49S晶振特点优势:

1、 金属插件封装

2、精度好、稳定性好

3、宽频率输出范围3MHz~100MHz

4、具备价格优势

5、绿色环保产品，通过RoHS和Pb Free认证

6、主要应用领域：汽车电子、无线网路、消费类电子产品、小家电、家庭影院、音响、电脑及电脑周边、电力系统、智能电视、液晶模块、工业系统、通信设备、物联网、UPS、变频器、网路设备、公共广播系统等。
