晶振Pierce电路与Colpitts电路对比

不同于大多数芯片方案常用的Pierce电路,Colpitts电路它也是电容三点式晶振电路的一种。实际上,Pierce电路衍生于Colpitts电路。Colpitts电路的驱动能力很弱,一般负阻只有200欧姆左右,而Pierce电路的驱动能力很强,一般负阻有10K左右。所以,Colpitts电路在做晶振选型时,在成本允许时,一定要尽量选择负载电容小的电子元件。

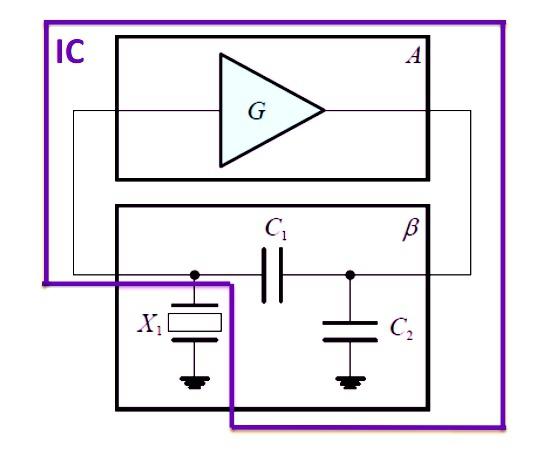

Colpitts电路结构如下图:

晶振Pierce电路与Colpitts电路对比

Pierce电路结构如下图:

晶振Pierce电路与Colpitts电路对比



Pierce振荡电路容易起振、驱动能力强、对外挂的负载电容不敏感,可以通过调整外部负载电容值的大小来调节频偏,但是缺点是放大器部分的gain值较大,较耗电。Colpitts振荡电路比较省电、外部电路简单,对系统几乎无干扰,但是负阻较小,不容易起振,对外部晶体的要求比较高,要求外部晶体需要较小的负载电容及较小的ESR。

晶振电路的 Colpitts电路负阻计算公式如下:

晶振Pierce电路与Colpitts电路对比
