如何用最简单的方法初步判定晶振不良?

如何用最简单的方法初步判定晶振不良?建议如下:

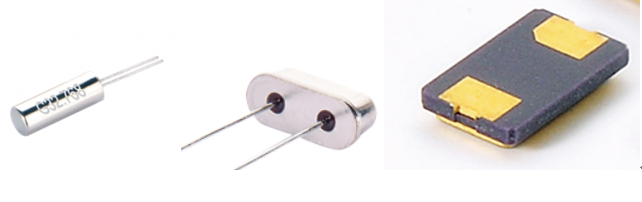

  • 对于两引脚晶振,要确定“两脚通”。若不通,则晶振必然不良。另外,任何一个引脚与晶振金属外壳不能导通。若导通,可判定为晶振不良。

如何用最简单的方法初步判定晶振不良?



  • 对于三引脚晶振,要确定“两侧引脚通”。若不通,则晶振必然不良。另外,若侧脚(左侧脚或右侧脚)与中间脚通,则晶振必然不良,因为中间引脚为接地脚。

如何用最简单的方法初步判定晶振不良?



  • 对于四脚无源晶振而言,最基本验证为确定“对脚通”,比如脚 1和脚3通;脚2和脚4通,并与晶振外壳连通。若不通,则晶振不良。若相邻两脚通,因其中一脚必然为接地(GND),说明短路,晶振必然不良。如下图所示:

如何用最简单的方法初步判定晶振不良?

如何用最简单的方法初步判定晶振不良?





如何用最简单的方法初步判定晶振不良?
