恒温晶振OCXO定义
恒温晶振（Oven Controlled Crystal Oscillator，OCXO）是一种提供高精度频率基准的石英晶体振荡器，本质上是一个小型电子系统。
恒温晶振OCXO工作原理
恒温晶振OCXO是装在“恒温箱”的石英晶体振荡器，它利用恒温槽使石英晶体谐振器的温度保持恒定，将周围温度变化对振荡器输出频率的影响降低到最小。随着5G应用普及，恒温晶振OCXO的需求快速上升，一个5G小基站至少需要1个OCXO，而宏基站可能需要10个以上的恒温晶振OCXO。
恒温晶振OCXO内部结构
由于采用了专门的保护电路和保护措施，OCXO具有超低短期稳定性（<-178dBc），老化率非常低（每年0.05-0.5ppm），其性能不受外界温度、重力和振动等因素的影响。但是，任何降低、改变热量的因素都将导致恒温槽的核心温度漂移，使OCXO达不到标称频率稳定度的要求。
恒温晶振OCXO本质上是一个小型电子系统，涉及晶体振荡电路、电源电路、热流设计等复杂的系统技术。因此，OCXO必须使用多层板，必须有系统布线考虑，控制热传导、热瞬变，以及热流。不妥当的PCB布线可能由于附近元器件的发热，导致恒温槽核心温度过热，使频率稳定性衰退。

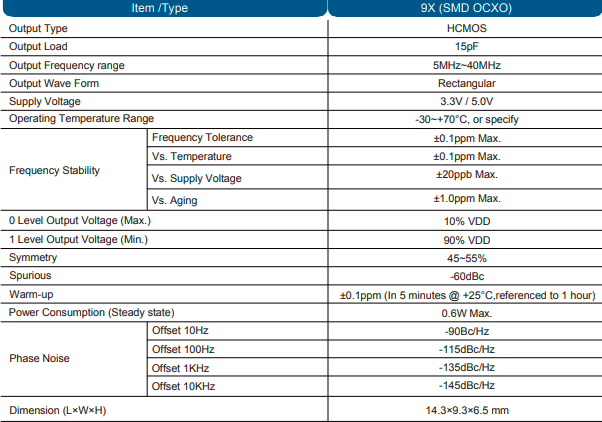

晶诺威产恒温晶振OCXO 9X电气参数如下：
恒温晶振（OCXO）以其卓越的频率稳定性和高精度，在航空航天、国防通信等高端领域占据重要地位。今后，OCXO技术将在高精度和高可靠性方面持续突破。在高精度方面，通过采用先进的控温技术和高精度的晶体谐振器，OCXO的频率稳定度将达到更高水平，能够满足下一代卫星导航、深空探测等对时钟精度要求极高的应用场景。例如，在新一代卫星导航系统中，OCXO的频率稳定度需达到±0.01ppm，以确保定位的准确性。在高可靠性方面，OCXO将加强抗振动、抗辐射等性能的提升，通过优化结构设计和选用高可靠性材料，使其能够在极端环境下稳定工作。此外，随着智能制造技术的发展，OCXO的生产工艺将更加精细化和自动化，提高产品的一致性和生产效率。
