红外遥控功能的实现主要由红外发射端和红外接收端两部分构成，发射端即为我们手中所经常使用的红外线遥控器，而接收端往往是电视机，电扇等需要被红外线遥控的电子设备。

红外发射部分：

• 38KHz晶振

• 编码IC

• 放大三极管

• 发射管

• 电池

红外接收部分：

红外接收部分主要由光电二极管+红外接收IC组成，工作原理为：光电二极管（俗称接收管）。其接收到红外发射管发射出的光信号后转换为电信号（为微安级的电流），此电信号输入到接收IC内部经过放大–增益–滤波–解调变–整形还原后，还原遥控器给出的原始编码，通过接收头信号输出脚输入到后面的代码识别电路。

选取频率为38KHz晶振的原因：

（晶诺威科技产38KHz晶振产品图）

晶振输出的频率38KHz可以提高红外线的抗干扰能力，避免大气中的红外线干扰。下调制载波频率一般在30KHz到60KHz之间，发射端大多数使用的是38KHz。这里要说明的是，大多数家电遥控器的38KHz的占空比是1/3，也有1/2的，但是相对少一些。原始信号就是我们要发送的一个数据“0”位或者一位数据“1”位，而所谓38KHz载波就是频率为38KHz的方波信号，调制后信号就是最终我们发射出去的波形。我们使用原始信号来控制38KHz载波，当信号是数据“0”的时候，38KHz载波毫无保留的全部发送出去，当信号是数据“1”的时候，不发送任何载波信号。

（晶诺威科技产38KHz晶振产品应用电路范例）

晶诺威科技产38KHz系列3*8圆柱晶振规格说明如下：

1、PRODUCT TYPE 产品类型: 石英晶体谐振器、Quartz Crystal

2、Dimension 尺寸：3×8mm

3、GNW P/N 晶振料号: G1038A10C

注：手工焊接温度不要高于260℃，焊接持续时间控制在10秒以内。不建议波峰焊。

扩展资料：

红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线。尽管我们肉眼看不到这种光线，但利用红外线发送和接收装置却可以发送和接收红外线信号，实施红外线通讯。

利用红外线通讯无需连线，只需将两设备的红外线装置对正即可传输数据。红外线通讯方向性很强，适用于近距离的无线传输。红外遥控器电路主要由：集成发射芯片、晶体振荡器、红外线发射管、推动晶体三极管、导电橡胶等组成。

红外发射应用：

• 工业级：可用于仪器设备、医疗保健仪、军事、鉴伪安防、舞台灯光、工具、U盘、手机、投影教学翻页笔、温测（测距）仪、扫平仪、标线仪、水平尺等。

• 消费类电子：美容仪、保健仪器，手电筒、陀螺、玩具类等。

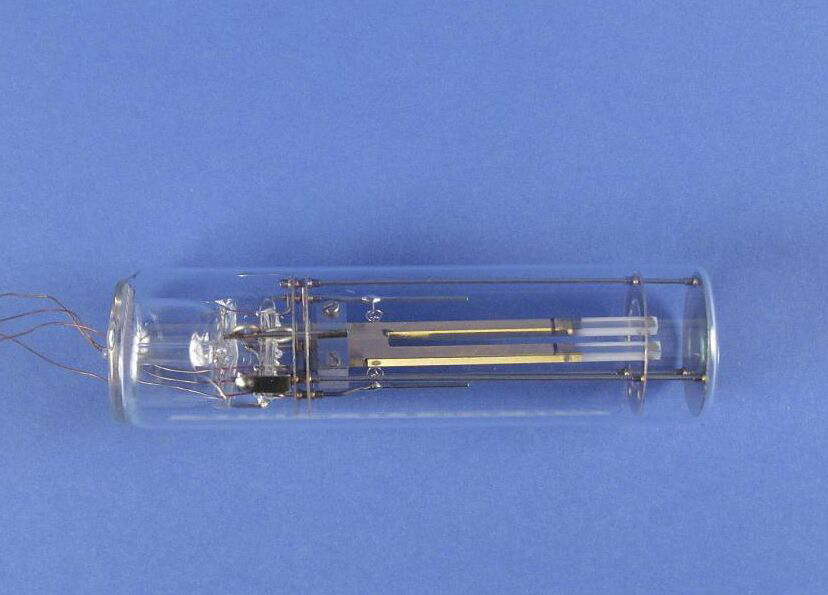

NOTE: About tuning fork 关于音叉晶体谐振器

The two most commonly available resonators of tuning fork are 32.768KHz watch or clock crystals, and 38KHz crystals, mostly used for remote control applications.

两种最常用的音叉型晶体谐振器是32.768KHz，常用于手表或时钟，而频率为38KHz的音叉晶体，则主要用于遥控应用。
