什么是SMD7050晶振？什么又是OSC7050晶振？

答：SMD7050晶振指的是贴片式无源晶振，其尺寸为7.0*5.0mm。

晶诺威科技解释如下：

“SMD”是Surface-Mount Device的缩写，指的是表面贴装设备，而”7050″则表示这种晶振的外形尺寸，即长度x宽度：7.0mm x 5.0 mm。

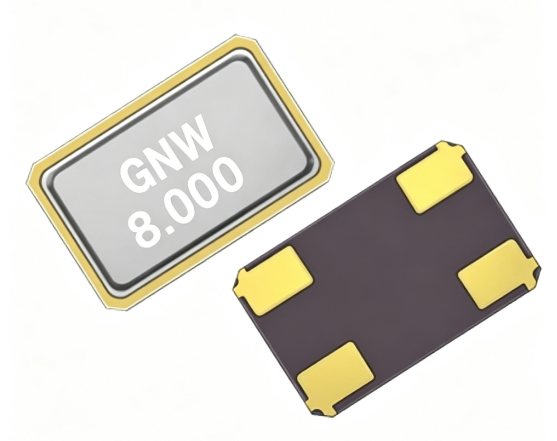

（无源晶振SMD7050系列）

为了方便加以区分，通常情况下，SMD7050晶振指的是晶体谐振器（无源晶振）其长度x宽度：7.0 x 5.0 mm，高度为1mm；而OSC7050晶振则指的是晶体振荡器（有源晶振）。其长度x宽度：7.0 x 5.0 mm，高度为1.3mm。作为电子设备中的时钟源，SMD7050晶振和OSC7050晶振为电子设备提供精确的时钟信号。

（有源晶振OSC7050系列）

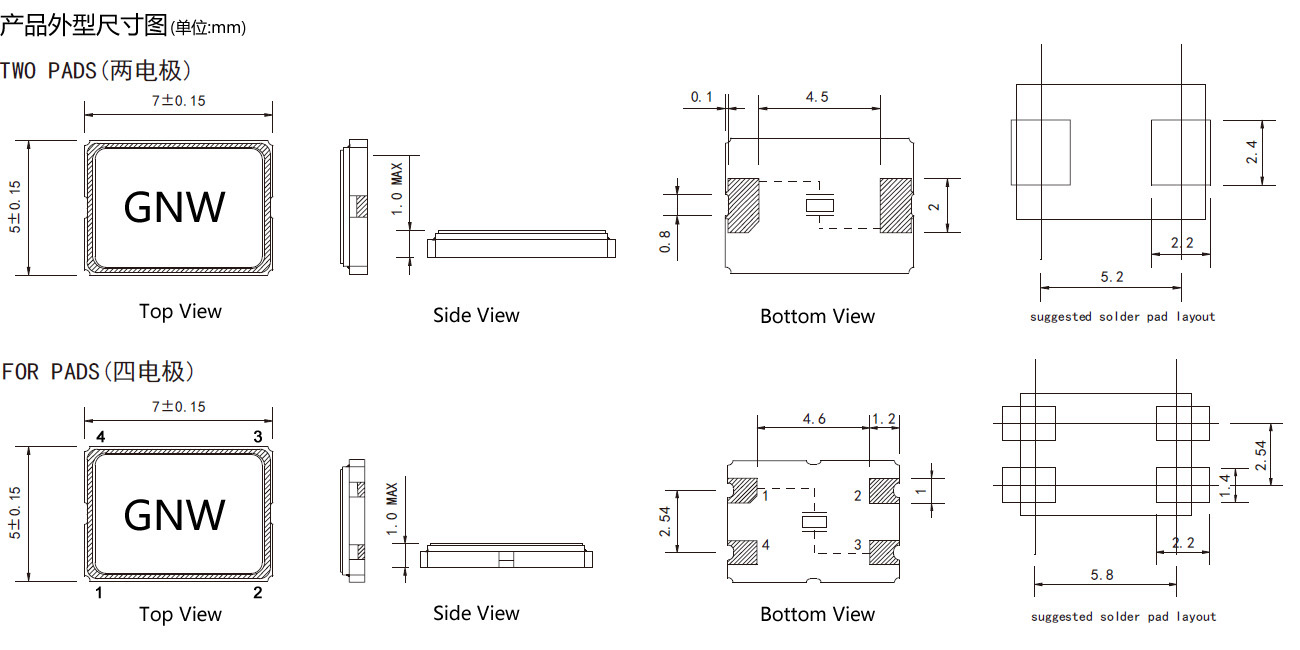

晶诺威科技产SMD7050无源晶振封装尺寸及引脚说明如下：

晶诺威科技产OSC7050有源晶振封装尺寸及引脚说明如下：

特点：

• 三态使能/禁用
• TTL/HCMOS兼用
• 5V、3.3V、2.8V及1.8V可选
• 应用领域：网络及基站

关于无源晶振为Crystal（晶体）和有源晶振Oscillator（振荡器）的解释说明

在电子学上，通常将含有晶体管元件的电路称作“有源电路”（如有源音箱、有源滤波器等），而仅由阻容元件组成的电路称作“无源电路”。电脑中的晶体振荡器也分为无源晶振和有源晶振两种类型。无源晶振与有源晶振的英文名称不同，无源晶振为Crystal（晶体），而有源晶振则叫做Oscillator（振荡器）。无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来；有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件。

拓展阅读：五大晶振选型常见误区

1、ppm越高越可靠？

室内固定设备（电视、会议终端）用±20ppm的SPXO绰绰有余。户外设备选用±0.5~2ppm TCXO。先确认设备工作温度范围，再匹配对应频率精度ppm等级。

2、关于“工作温度”的误解

消费级晶振-20℃~+70℃不够，企业级设备需-40℃~+85℃或更高105℃宽温。夏季密闭机柜内温度常超+50℃，普通晶振极易停振。另外，无人机、手持设备需加固工艺抗振。

3、音频与视频晶振混用

视频主频（27MHz/54MHz）求低抖动，音频专频（22.5792MHz/24.576MHz）求低相噪。混用将直接导致杜比全景声延迟、口型错位。视频时钟用低抖动SPXO，音频时钟用低相噪专用晶振

4、抖动＜1ps就能满足HDMI 2.1 ？

普通CMOS输出SPXO即便标称抖动小于1ps，在面对HDMI 2.1高达48Gbps的差分信号时依然力不从心，极易诱发间歇性黑屏。必须选用抖动＜0.5ps（RMS）的低抖动SPXO，确认数值口径。

5、TCXO与VCXO混淆

TCXO只负责稳频，并不具备频率牵引能力。在多机位导播、信号同步中，VCXO压控晶振才是刚需。同步系统需TCXO+VCXO配合使用，单一器件无法满足要求。
