晶振负载电容匹配中的杂散电容Cs预估值一般是多少?

晶振负载电容匹配中的杂散电容Cs预估值一般是多少?

答:一般在3~5pF或4~6pF。

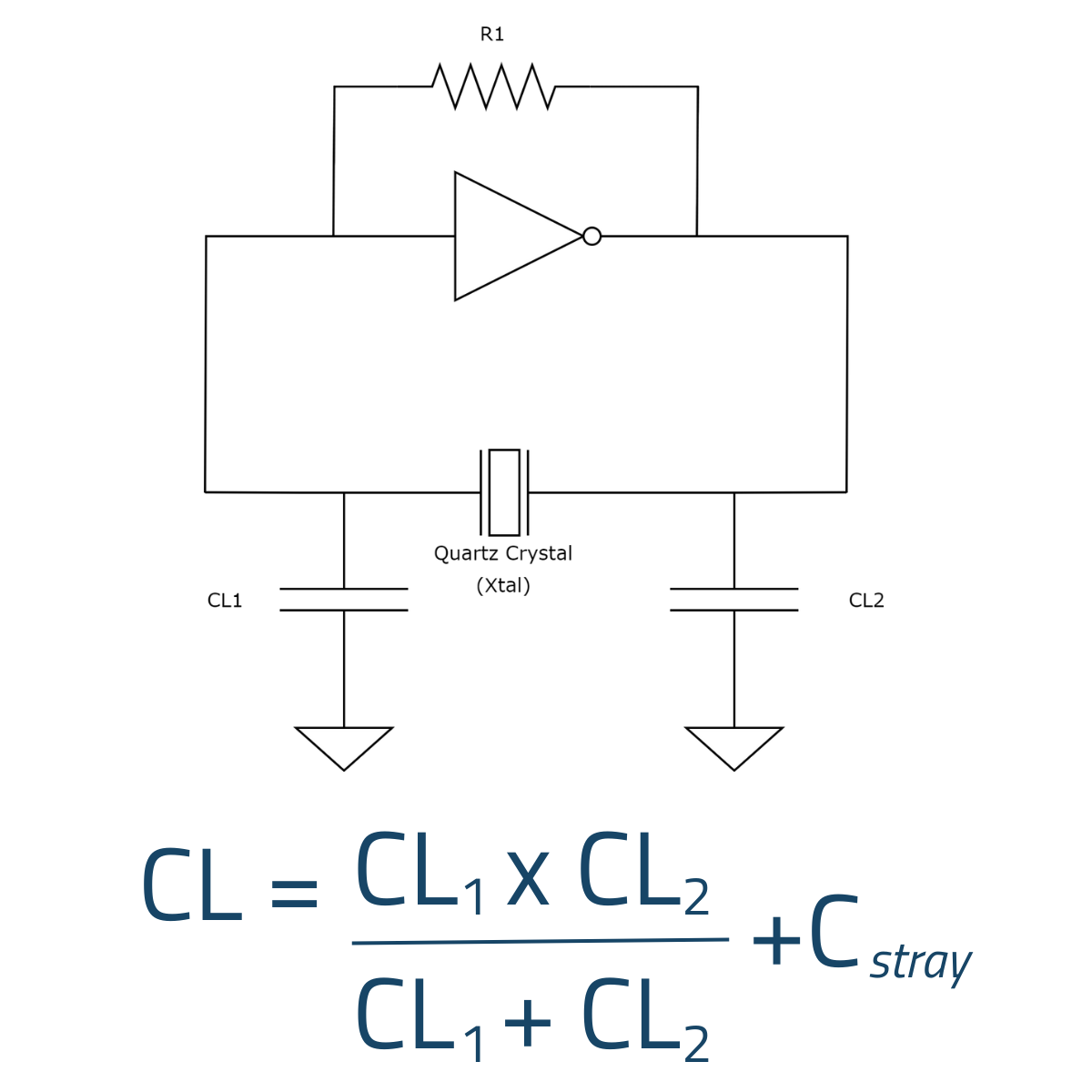

晶振负载电容匹配中的杂散电容Cs预估值一般是多少?

杂散电容

又称为寄生电容或分布电容,是指电子电路中不经意间产生的电容效应。在晶振电路中,杂散电容主要来源于电路板上的导线、元器件之间的绝缘不完全或元件间距过小等因素。这些电容虽然微小,但却会对晶振的性能产生显著影响。

杂散电容影响

1、杂散电容会改变晶振的负载,从而影响其频率输出。晶振的输出频率与其负载电容密切相关,而杂散电容的存在相当于增加了额外的负载,导致晶振的实际输出频率偏离设计值。

2、杂散电容会导致电路中的能量损失增加,降低晶振的稳定性和可靠性。在高频电路中,杂散电容的存在会使得电路中的信号衰减加剧,从而影响晶振的振荡稳定性。

3、杂散电容还可能引起电路中的谐波干扰,进一步影响系统的性能。谐波干扰会破坏信号的完整性,导致数据传输错误或系统性能下降。
