构成单片机最小系统的三个要素是电源，晶振和复位电路。
晶振的工作原理
晶振，顾名思义，晶片振动，这就好比人的心脏，给单片机提供整齐的节拍。如果这个晶振提供的频率不够精准，或者不起振，单片机就会马上报错。

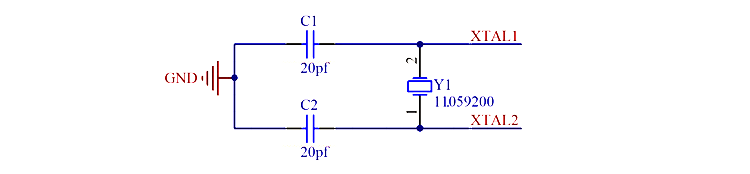

两个外接电容的作用是调整晶振输出频率精度并维持信号稳定性。一旦提及外接电容，就说明该方案采用的为无源晶振，意思是说晶振本身不会作为震荡源，而是需要借助单片机内部的RC电路配合，才能产生一个十分稳定的时钟信号源。如下图所示：
跟无源相对就是有源晶振，有源晶振一般有四个引脚，分别为：VCC,GND,OUT,NC。NC是直接悬空的，当给有源晶振VCC端输入标称电压后，晶振OUT端就会直接输出单片机所需的方波信号。
复位电路工作原理
复位电路的作用是，一旦单片机执行程序发生异常时，它可以让单片机从头开始执行程序。如下图所示：
比如，举STC89C52RC为例：
我们都知道电容的特性是“通交隔直”（通交流电，隔直流电）。电容是一个储能元件，储存的是电场能量。在没有电到上电的瞬间，电容需要充电，此时它就短路成一根导线，RST（复位）端就被拉至5V，执行复位指令。当电容充满电后，就会断开连接，RST引脚被10K电阻下拉到低电平，此时电路开始正常工作。
有时，之所以接上复位按键以及100R的电阻，是为了实现手动复位功能。当该按键按下的时候，RC并联，电阻把电容储存的电能瞬间以消耗的方式释放掉。手动复位之后，电容又开始充电断开正常工作的过程，即系统重启。
