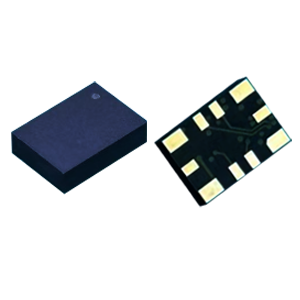

（20MHz高精度压控温补晶体振荡器VC-TCXO7050系列）

晶诺威科技产20MHz高精度压控温补晶体振荡器VC-TCXO7050，使用说明介绍如下：

一、主要参数

• Nominal Frequency（标称频率）：20MHz
• GNW P/N（晶振料号）：05VTG20MG3E
• Supply Voltage（工作电压）：3.3V
• Operating Temperature Range（工作温度范围）：-40~+85℃
• Stability vs Temperature（频率温度稳定性）：±1ppm
• Output Signal（输出信号）：方波CMOS
• Output Load（输出负载）：15pF
• Control Voltage Range（压控范围）：0~3V
• Tuning Frequency Range（频率拉伸范围）：≥5ppm

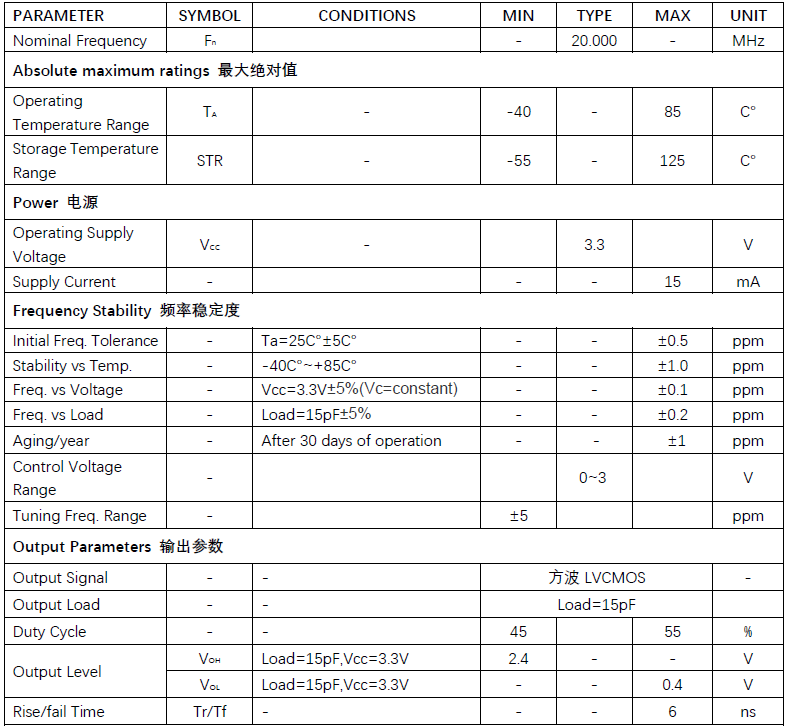

二、电气参数详情

三、相噪参数

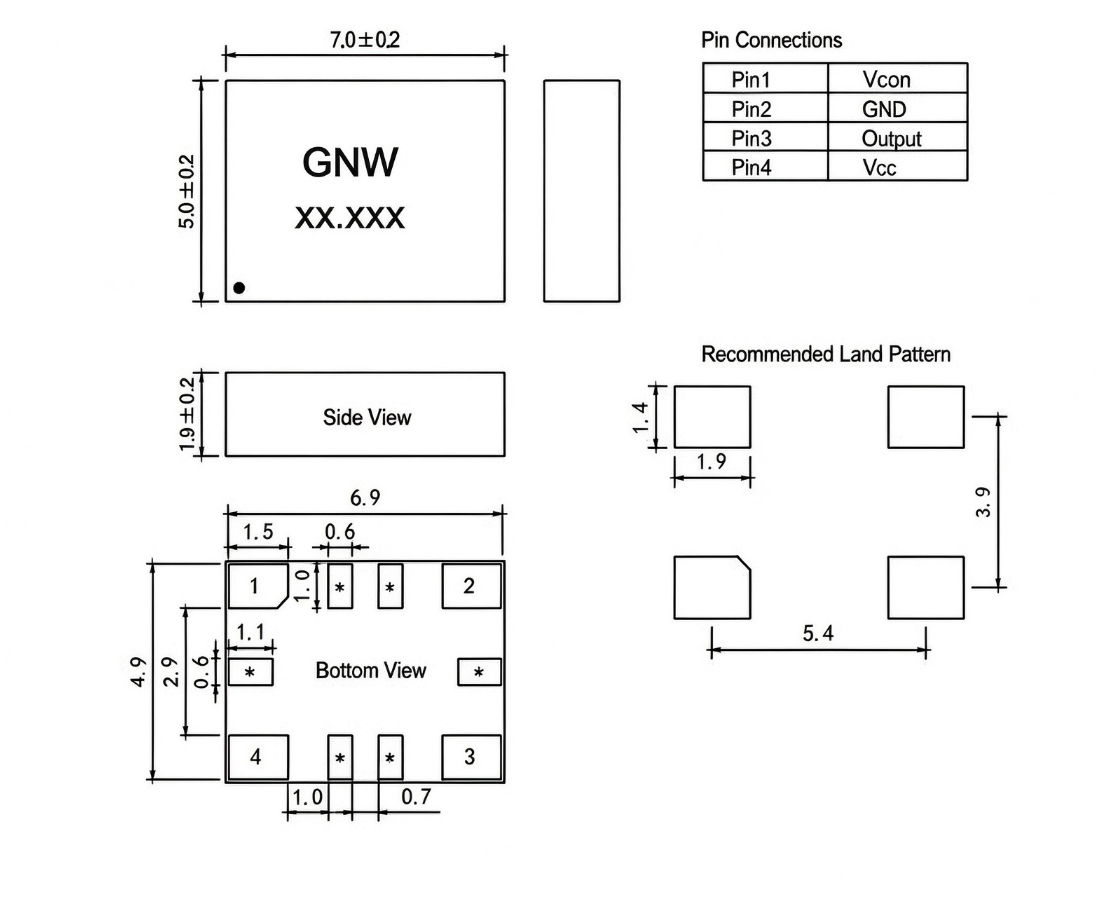

四、尺寸及引脚功能

备注：

“*”脚为工厂测试脚。
