LVDS和LVPECL的区别是什么？晶诺威科技解释如下：

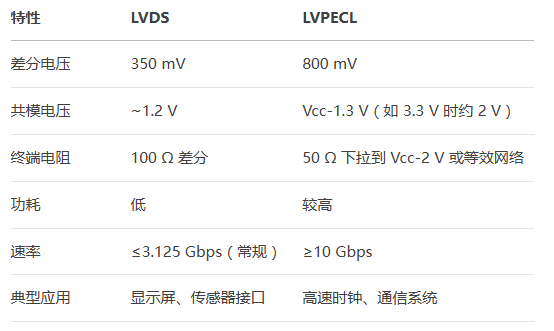

LVDS（Low-Voltage Differential Signaling）和LVPECL（Low-Voltage Positive Emitter-Coupled Logic）是两种常见的高速差分信号标准，广泛应用于数据传输、时钟分配等场景。它们的区别主要体现在以下几个方面：

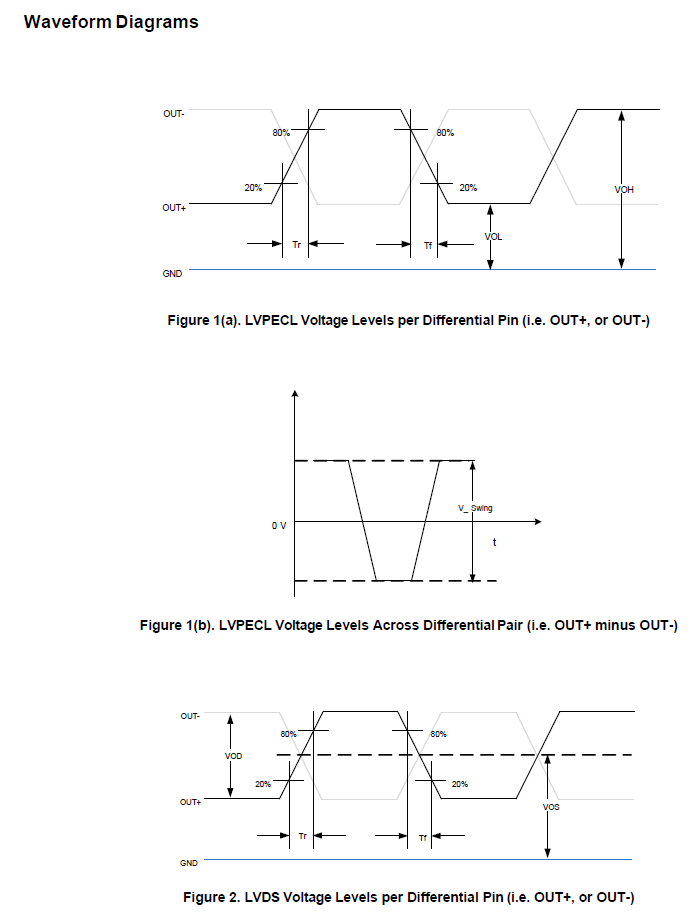

1、 电平特性

LVDS:

电压摆幅：典型差分电压为 350 mV（范围约 250 mV–450 mV），共模电压约为 1.2 V。

输出结构：电流源驱动（通常 3.5 mA），通过外部终端电阻（通常 100 Ω）转换为电压。

功耗：静态电流低，适合低功耗应用。

LVPECL:

电压摆幅：差分电压较大（约 800 mV），共模电压较高（通常 Vcc-1.3 V，如 3.3 V 电源时约 2 V）。

输出结构：开射极输出，需外部下拉终端电阻（通常 50 Ω 到地或匹配电阻网络）。

功耗：静态电流较高（因始终有电流流过差分对），功耗大于 LVDS。

2、 终端匹配

LVDS：

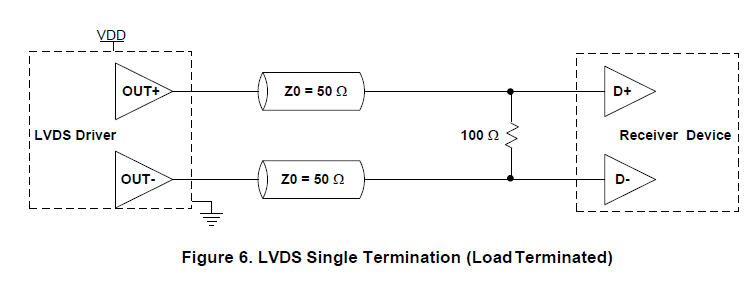

需在接收端接 100 Ω 电阻匹配差分阻抗。单向传输，终端简单。

LVPECL：

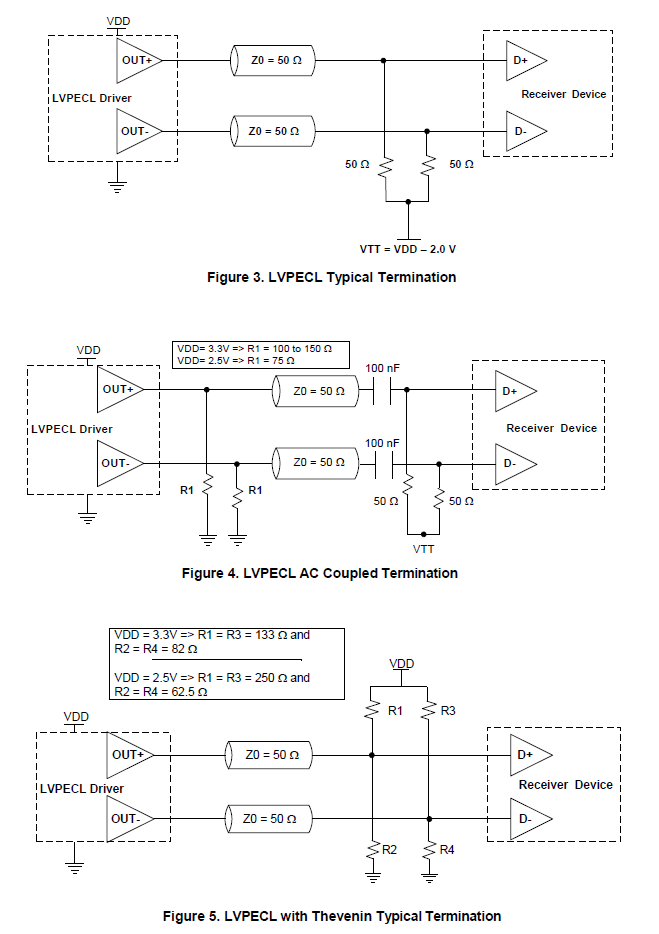

需复杂的终端网络（如 50 Ω 电阻下拉到 Vcc-2 V 或 Thévenin 等效电阻）。多用于点到多点拓扑，终端设计更复杂。

3、 速度与性能

LVDS：典型速率 ≤ 3.125 Gbps（新一代可达 10 Gbps 以上）。抗噪声能力较强，但摆幅小，适合中等距离传输。

LVPECL：速率更高（可达 10 Gbps 以上），边沿更陡（抖动更低）。因摆幅大，抗干扰能力更强，但功耗和辐射也更高。

4、 电源电压

LVDS：通常支持 3.3 V 或更低（如 2.5 V）。

LVPECL：依赖电源电压（常见 3.3 V 或 5 V），共模电压随电源变化。

5、 应用场景

LVDS：

低功耗、中等速度场景（如显示屏接口、传感器数据传输）。例：FPD-Link（液晶面板）、Camera Link、SATA。

LVPECL：

高速、高性能场景（如时钟分配、光纤通信、高速 SerDes）。例：PCIe 时钟、10G 以太网 PHY、射频信号分发。

6、 兼容性

电平转换：LVDS 和 LVPECL 不能直接互连，需专用电平转换芯片（如 ON Semiconductor MC100EPT23）。

关于LVDS与LVPECL差分波形的选择建议

优先 LVDS：需要低功耗、中等速率、简单设计时。

优先 LVPECL：追求超高速、低抖动（如时钟同步）且能接受较高功耗时。
