关于晶振的等效串联电阻和谐振串联电阻的区别，晶诺威科技解释如下：

晶振的等效串联电阻（ESR，Equivalent Series Resistance）和谐振串联电阻（Rs）是描述晶振性能的重要参数，二者密切相关但存在区别。以下是详细解释：

1、 等效串联电阻（ESR）

定义：ESR 是晶振在谐振频率下工作时，所有能量损耗（包括机械振动损耗、电极接触损耗、材料介电损耗等）等效为串联在电路中的电阻。

作用：

直接影响晶振的起振难易程度和振荡电路的稳定性。ESR 越小，晶振的功耗越低，起振越容易。

测量方法：

通常通过阻抗分析仪在谐振频率下测量晶振的阻抗最小值，此时阻抗实部即为 ESR。

2、谐振串联电阻（Rs）

定义：Rs 是晶振在串联谐振频率（Fs）下的等效电阻，是 ESR 的一个特例（仅在串联谐振时体现）。

与 ESR 的关系：

在串联谐振频率（Fs）时，晶振的阻抗最小（近似纯阻性），此时 ESR = Rs。在其他频率（如并联谐振频率 Fp），ESR 可能包含其他损耗成分。

电路意义：

Rs 是振荡电路设计（如 Pierce 振荡器）中计算负阻（Negative Resistance）的关键参数，需满足：

放大器提供的负阻≥ 5×Rs

否则可能导致起振失败。

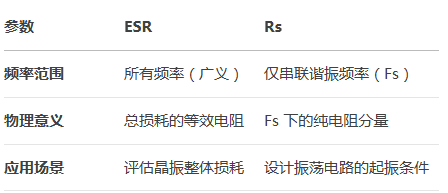

3、 关键区别

4、实际应用注意事项

晶振选型时：ESR 越小，晶振性能越好（尤其低功耗应用）。

电路设计：需确保振荡电路的负阻足够大以克服Rs通常要求负阻 ≥ 5×Rs。

测量差异：ESR 可能包含封装寄生参数的影响，而Rs更接近晶振本身的特性。
