关于石英晶振结构、电气参数及工作原理，晶诺威科技介绍如下：

贴片式无源石英晶振内部结构

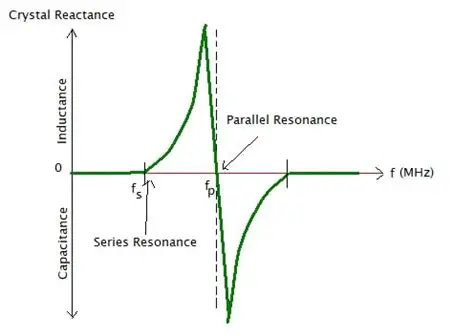

电抗特性中，fs 为串联谐振频率点，fp 为并联谐振频率点。石英晶振的振荡频率既可近似工作于fs处，也可工作在fp 附近，因此石英晶振可分为串联型和并联型两种电路。如下图所示：

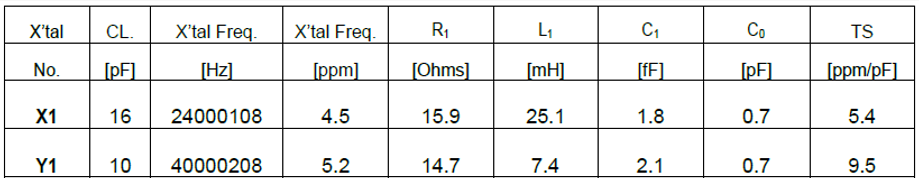

石英晶振电气参数与解释

石英晶振工作原理

在晶片的两个极上加一电场，会使晶体产生机械变形。在石英晶片上加上交变电压，晶体就会产生机械振动，同时机械变形振动又会产生交变电场，虽然这种交变电场的电压十分微弱，但是其振动频率十分稳定。

当外加交变电压的频率与晶片的固有频率（由晶片的尺寸和形状决定）相等时，机械振动的幅度将急剧增加，这种现象称为“压电谐振”。
