MCU的RTC时间准确性和晶振匹配电容有关吗？
答：是的，MCU内部RTC时间的准确性与晶振的匹配电容密切相关，而且匹配电容是影响精度的最关键因素之一。
负载电容的作用与影响
晶体本身有一个重要的参数叫负载电容（Load Capacitance, CL），单位通常是皮法（pF），常见的有6pF、7pF、9pF、 12.5pF等。整个振荡回路（包括MCU内部的寄生电容、PCB的走线电容以及外部添加的负载电容）的总等效电容，必须尽可能接近晶体规格书上标称的负载电容（CL） 值。
如果外部负载电容不匹配，会导致什么问题？

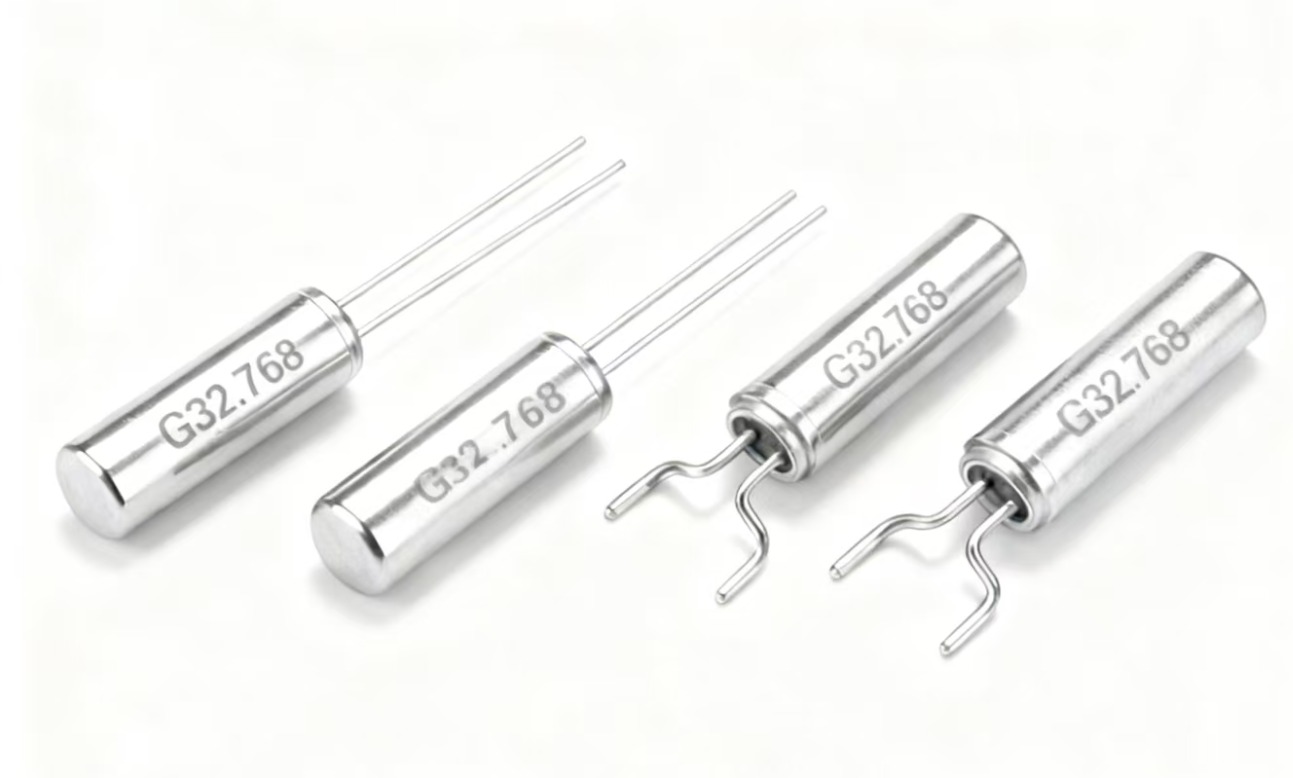

Tuning fork crystal 圆柱音叉晶体谐振器
- 频率偏差： 振荡器的实际振荡频率会偏离晶体的标称频率（32.768kHz）。晶体只会在其标称的负载电容下才能精确地在标称频率上振动。
- 外部电容偏大 -> 振荡频率会变慢；外部电容偏小 -> 振荡频率会变快。
- 启动问题： 严重不匹配可能导致晶体起振困难、启动缓慢，甚至在低温等恶劣环境下无法起振。
- 稳定性问题： 不匹配的电容会使振荡器对电源噪声、温度变化等更敏感，导致频率漂移更大。
影响RTC精度的其他因素
虽然负载电容是最重要的因素之一，但还有其他因素同样关键：
- 晶体本身的精度： 晶体在25°C下的初始精度（如±10ppm, ±20ppm）。ppm（百万分之一）是衡量单位，±20ppm意味着每天最大误差为 86400秒 * (20/1000000) ≈ ±1.73秒。
SMD3215贴片式32.768KHz晶体谐振器规格参数如下：
- 温度： 频率会随温度变化而漂移。32.768kHz晶体的频率-温度曲线是一条三次曲线（呈“驼峰”形），在25°C左右最准，在高温和低温都会偏差较大。对于高精度应用，需要选择带温度补偿的RTC芯片或软件补偿算法。
- PCB布局： 晶体应尽可能靠近MCU的振荡器引脚，走线短且粗，用地线包围隔离，远离噪声源（如时钟线、电源线）。
- MCU的驱动强度： 有些MCU允许调整振荡电路的驱动强度（低、中、高）。驱动过强会导致过驱动，引起频率偏差和功耗增加；驱动过弱可能导致起振困难。需要参考数据手册根据晶体特性进行配置。
- 电源稳定性： RTC的供电电源（尤其是VBAT电池备份域）的电压波动也会轻微影响振荡频率。
