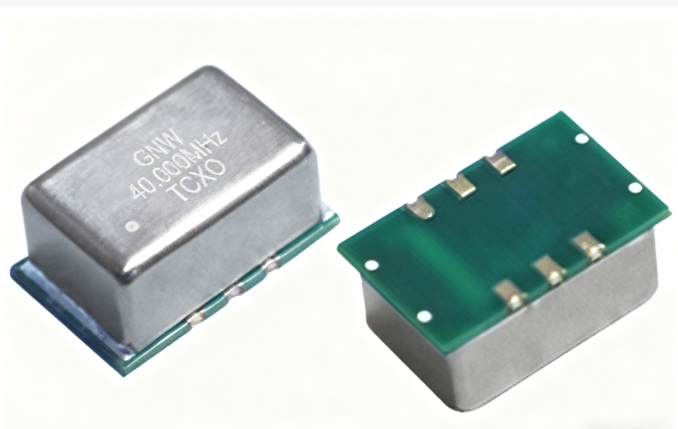

(正弦波输出40MHz温补晶振TCXO-0914)
关于正弦波输出40MHz温补晶振TCXO应用,晶诺威科技说明如下:
40MHz温补晶振(TCXO)凭借 ±0.1ppm超低频率误差和温度补偿技术,成为低相噪、低抖动、高精度及高稳定性时钟源的首选。
什么是40MHz TCXO温补晶振?它和普通晶振有啥不同?
简单说,40MHz温补晶振(TCXO)就是一颗能“抗住温度变化”的高精度时钟芯片,工作频率正好是40.000000MHz。它不像普通OSC晶体振荡器那样,温度一变,频率就飘,这在通信、雷达、测试仪器里可是致命问题。
而TCXO通过内置的温度传感器和补偿电路,实时监测环境温度,并自动调整输出频率,让40MHz始终保持在极小误差范围内。比如 ±0.1ppm的精度,意味着即使连续运行一年,频率偏差也不超过0.00001%——相当于每天只差不到1毫秒!这在5G基站、卫星导航、高端示波器中至关重要。

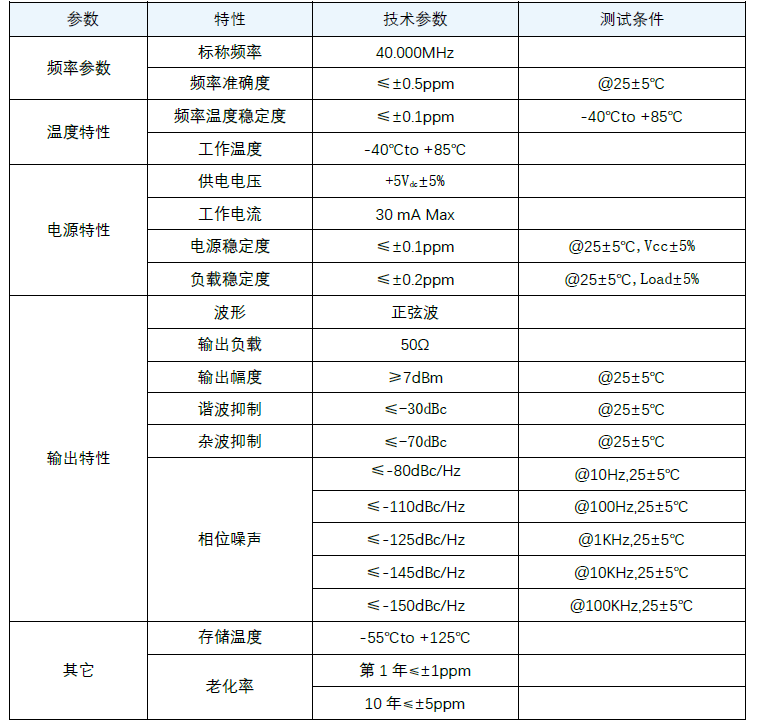

关于正弦波输出40MHz TCXO温补晶振的4个关键指标:
1、频率稳定度(Frequency Stability):
±0.1ppm是行业高水准,代表在-40℃~+85℃宽温下,频率波动极小。对比普通晶振常见的±10ppm甚至更高,差距明显。
2、输出特性:
输出波形为正弦波(Sine wave),输出负载为50Ω,输出幅度≥7dBm,谐波抑制≤-30dBc,杂波抑制≤-70dBc
2、老化率(Aging Rate):
一般为±1ppm/年以内,说明长期使用频率不会“越用越偏”,适合长期部署的系统。
3、电源电压与功耗:
5V供电,工作电流30mA。

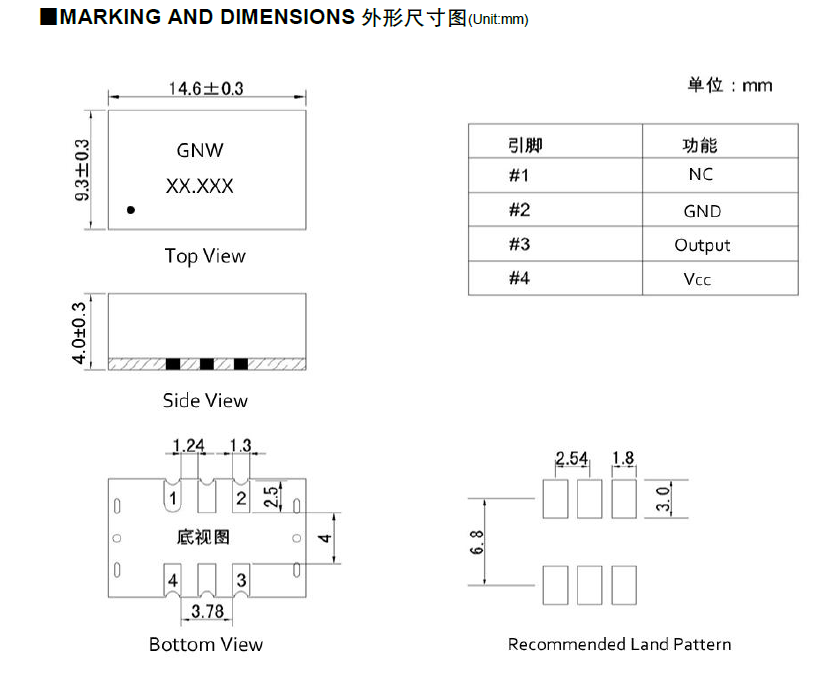

4、封装尺寸及引脚功能说明:
尺寸14.65 × 9.35 × 4.0 mm,SMD贴片式,适合自动化贴装。
5、产品型号
产品名称:TCXO-0914,晶诺威晶振料号:T0914G40M5SF
