关于±0.28ppm高精度低相噪锁相晶振PLL-TCXO2012-10pin规格参数，晶诺威科技说明如下：
1、产品特点：
- 支持外部信号参考源
- 输出类型（可选）：正弦波Sine Wave、方波CMOS
- 高精度（±0.28ppm）、低相噪、低抖动

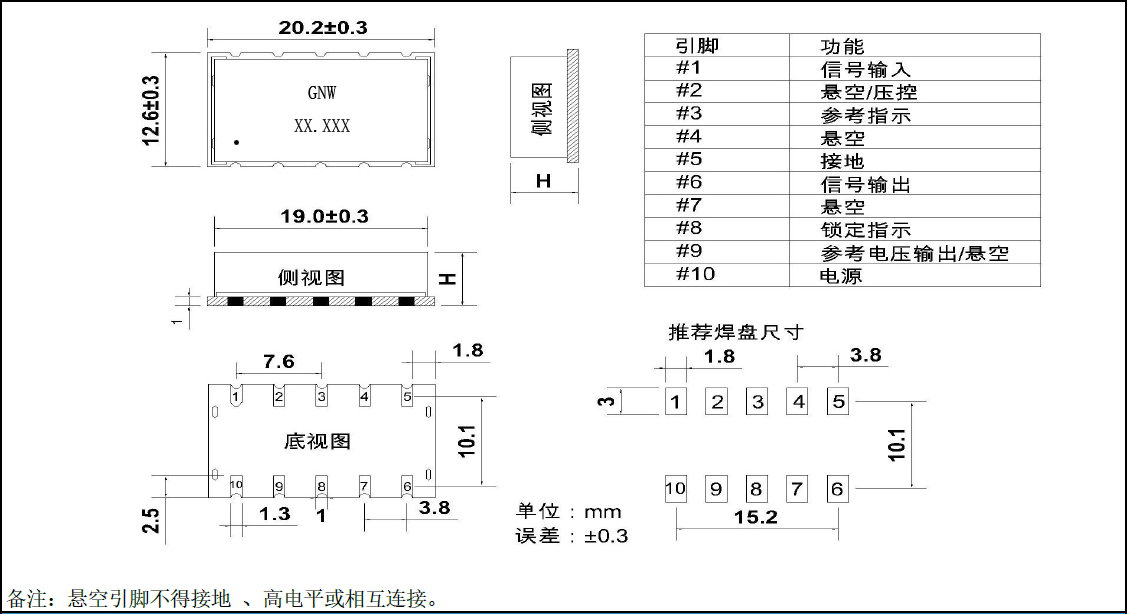

- SMD贴片式封装 20.2*12.6mm
- 工作温度：-40~+85℃
2、应用领域
- 卫星导航及通信系统
- 无线通信系统
- 低抖动射频通信电路
- 低相噪信号源

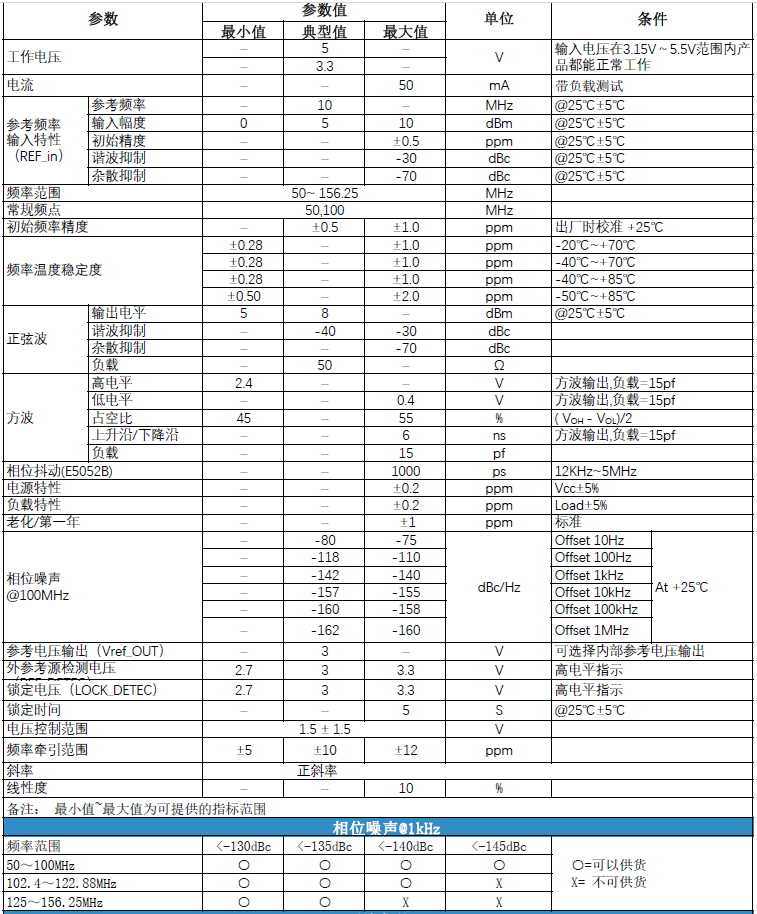

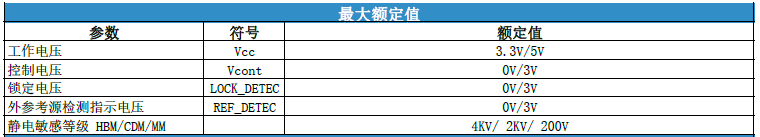

3、高精度低相噪锁相晶振PLL-TCXO2012-10pin电气参数详情如下：
拓展阅读：关于晶振上升/下降时间与占空比对信号质量的影响
晶振频率正确也可能导致系统采样错误、通信异常或启动不稳定，这通常与信号边沿速度和占空比有关。
时钟信号不仅控制系统节拍，还定义每一拍的时序边界。在微控制器(MCU)、现场可编程逻辑器件(FPGA)、以及串行器/解串器(SerDes)等高速器件中，信号边沿的微小偏差或抖动会影响采样精度。
在FPGA系统中，如果时钟上升沿过慢，不同逻辑通道间的采样触发点可能出现微秒级偏差，导致时序裕量被压缩；若占空比偏离50%，触发信号提前或滞后，也会增加抖动与误码风险。
当上升/下降时间过慢或波形不对称时，时钟边界模糊，设备容易出现采样偏差。
一、参数含义
上升时间Tr：信号从低电平的10%Vdd上升到高电平90%Vdd所需的时间。下降时间Tr：信号从高电平的90%Vdd下降到低电平10%Vdd所需的时间。占空比Duty Cycle：一个周期内，高电平持续时间占总周期的比例，理想值为50%。
二、影响晶振波形质量的主要因素
不同输出类型的晶振适用于不同场景：差分输出晶振(LVDS、HCSL、LVPECL)：边沿快、幅度低、抗干扰强，适合高速数字接口或高同步精度系统。CMOS/TTL输出：性能稳定，适合控制类电路或通用逻辑系统。射频/GPS系统：常用Clipped Sine或纯Sine输出，保证模拟信号完整性。
1、输出驱动结构
CMOS输出采用推挽电路，性能受晶振驱动能力和输出端负载影响，负载过大或驱动不足会减慢边沿速度。LVDS/HCSL采用恒流差分驱动，信号变化快、对称性好，抗干扰能力强。
2、负载电容和PCB走线
晶振内部有典型负载电容(如15pF)，保证波形稳定。实际电路中，PCB 走线、电路输入端和其他器件的电容会与晶振内部电容一起形成总负载：总负载过大：上升/下降沿变慢；总负载过小：波形尖锐但易振铃或抖动。
3、电源噪声
晶振对电源纹波敏感，电源噪声会导致输出抖动。设计时应加滤波电容，保持地平面连续，让高速信号有稳定返回路径，减少反射和干扰。
4、设计建议
总负载尽量接近规格书推荐值，可通过PCB走线长度、控制阻抗、匹配电容实现；时钟走线短，阻抗约50Ω；差分线等长，保证同时到达，减少干扰和失真；走线远离高速信号和噪声源，必要时增加地隔离线。
在高性能应用的设计中，应该特别关注晶振的关键性能指标，如上升/下降时间(Rise/Fall Time)、占空比(Duty Cycle)等，以确保输出信号符合目标器件的接口要求。
