晶振什么指标影响其稳定性？晶诺威科技解释如下：
晶振的稳定性受多种指标和因素综合影响，这些指标决定了其输出频率在环境变化和时间推移下的保持能力。以下是影响晶振稳定性的关键指标和因素，从核心参数到外部条件逐一解析。
一、核心电气指标
1. 频率精度
定义：在基准条件（+25°C，标称电源电压，无负载）下，实际频率与标称频率的偏差。
影响：是稳定性的“起点”。初始精度差，后续的温漂、老化等偏差会在此基础上叠加。
表示：通常以ppm 表示。例如，±10 ppm。
2. 温度稳定性
定义：在工作温度范围内，频率随温度变化的最大偏差。这是影响稳定性的最首要因素。
关键点：
石英晶体的频率-温度特性呈三次曲线（AT切型），在拐点温度（通常25°C附近）最稳定，离拐点越远漂移越大。
温补晶振 通过补偿网络将这条曲线“拉平”。
恒温晶振 则将晶体恒温在拐点温度，几乎消除温度影响。
表示：如±10 ppm over -20°C to +70°C。
3. 老化率
定义：频率随时间发生的长期、单向、系统的变化。主要由晶体内部应力释放、材料析出、污染物迁移等引起。
影响：决定了晶振的长期可靠性。第一年老化最大，之后逐渐减缓。
表示：±X ppm / 年 或±X ppm / 10年。高稳定晶振可达 ±0.5 ppm/年以下。
4. 短时稳定度
定义：频率在短时间（秒、毫秒级）内的随机波动，表现为相位噪声和抖动。
相位噪声：在频域描述信号频谱的纯净度。影响通信系统的信噪比和误码率。
抖动：在时域描述时钟边沿的时序误差。影响高速数字系统的同步精度。
表示：相位噪声单位为dBc/Hz @ offset，如 -150 dBc/Hz @ 10kHz offset。
5. 负载牵引
定义：频率因负载电容变化而产生的偏移。
影响：对于无源晶体，必须严格按手册要求匹配外部负载电容。负载电容不匹配是导致实际频率偏离标称值的常见原因。
6. 电源牵引
定义：频率因电源电压变化而产生的偏移。
表示：如±0.5 ppm / V。对供电噪声敏感的系统需特别关注。
二、外部条件与环境因素
1. 温度
如上所述，是最大影响因素。不仅包括环境温度，还包括晶振自身功耗引起的温升。
2. 电源质量
电压纹波与噪声：会通过PSRR指标直接调制输出频率，增加相位噪声和抖动。
上电冲击：可能对晶体造成应力或激发异常模态。
3. 机械应力与振动
振动：外部振动会导致频率调制，产生额外的相位噪声（加速度敏感度）。
冲击：可能造成永久性频率偏移或损坏。
PCB弯曲与固定应力：封装焊接或固定不当引入的静态应力会改变频率。
4. 电磁干扰
附近的射频源、开关电源、数字噪声可能耦合进晶振或振荡电路，导致频率抖动或调制。
5. 湿度与气压
虽影响较小，但密封不良的封装在湿度或气压变化时，内部参数可能微变。

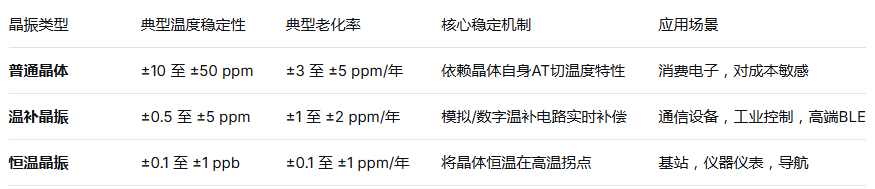

三、晶振类型与稳定性的关系
四、如何在实际设计中保障稳定性？
1. 精准选型：
根据系统要求（如蓝牙的±10 ppm）和工作温区，选择留有足够余量的晶振。
关注“总偏差”：总偏差 = 初始精度 + 温度稳定性 + 老化 + 负载/电源牵引。确保总和满足系统容限。
2. PCB布局与布线关键：
靠近IC：缩短走线，减少寄生电容和天线效应。
完整地平面：为振荡电路提供干净的回流路径。
远离干扰源：远离电源、高速数字线、射频路径。
正确匹配负载电容：使用精度高、温漂小的电容，布局对称。
3. 电源滤波：
为晶振电源引脚添加π型滤波器，使用磁珠或小电阻隔离噪声。
4. 机械保护：
避免将晶振布局在PCB易弯曲处。
一个高稳定性的晶振应用，是器件本身的高指标与电路板级的精心设计共同作用的结果。对于像蓝牙这样的无线通信系统，必须将晶振作为一个关键模拟部件来对待，才能确保整个射频链路的性能基石稳固可靠。
