晶振接地与不接地的区别是什么？

答：晶振的接地处理，直接关系到整个系统的电磁兼容性和信号稳定性。

简单来说：如果应用对EMC有要求，晶振的外壳必须接地，而且不是随便接上就行，必须接好。 不接地或接地不良，往往是导致EMC辐射超标和系统不稳定的常见原因之一。

1. 原理：为什么晶振外壳需要接地？

晶振内部是一块切割好的石英晶体，当它高速振动时，其金属封装外壳与内部电路之间会形成一个寄生电容，并可能耦合外部的电磁干扰。同时，晶振本身在工作时，其金属壳就像一个微型天线，会向空间辐射干扰信号。

接地的作用：将外壳连接到地（GND），可以为这些干扰信号提供一个最低阻抗的回流路径，将它们直接引入系统地平面并中和掉，而不是让它们辐射到空间中去，或干扰内部电路。这本质上是一种屏蔽。

注：

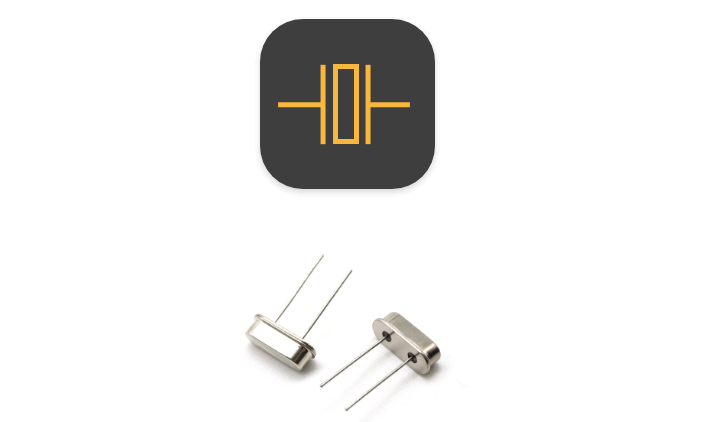

两引线无源晶振没有接地脚，只有两个频率管脚。如下图所示：

四脚无源晶振的接地脚通常为#2与#4，与外壳电路导通。频率管脚为#1和#3，如下图所示：

2. 区别对比：接地 vs 不接地

3. 如何正确地接地？

连接方式：

最佳实践：在晶振外壳上使用铜带或金属屏蔽罩直接与PCB的地平面大面积接触。

常规实践：在PCB设计时，在晶振正下方的PCB顶层放置一个与地平面相连的接地焊盘，并在晶振安装后，确保其金属外壳与这个焊盘可靠焊接。

布局布线：

紧挨着地：晶振本身应尽可能靠近芯片（如MCU/PHY）放置，其下方的PCB区域必须是完整的地平面，不要走任何其他信号线。

接地过孔：在晶振周边密集放置地过孔，将这些过孔与晶振的地焊盘、以及内部的地平面紧密连接，为干扰电流提供最短的回流路径。

总结三点如下：

1、晶振外壳必须有可靠的接地处理，建议选择四引线无源晶体谐振器；

2、晶振必须紧挨着其负载芯片（如PHY、MCU）放置；

3、晶振必须远离板边、接插件、天线等区域。
