圆柱晶振3*8音叉晶体尺寸是多少？

通常说的“圆柱晶振3*8”，指的是直径为3毫米，长度为8毫米的圆柱形音叉晶体谐振器。这在行业内通常简写为 3*8mm 或 3.0*8.0mm。

它是一款非常常见的电子元件，主要参数如下：

外形：金属外壳、圆柱状，两端有金属引脚，用于直插焊接。

核心频率：绝大多数为 32.768KHz，常用于时钟电路。不过，同一尺寸也有少量其他频率的产品，例如8MHz。

等效电阻：一般在 35-40 KΩ 左右。

负载电容：典型值为 12.5pF。

内部结构与核心参数

内部结构：从下图可以直观地看到，内部的石英晶片确实被加工成了音叉的形状，这也是它被称为“音叉晶振”的原因 。晶片表面通常镀有银（Ag）或少量为金（Au） 材质的电极 。

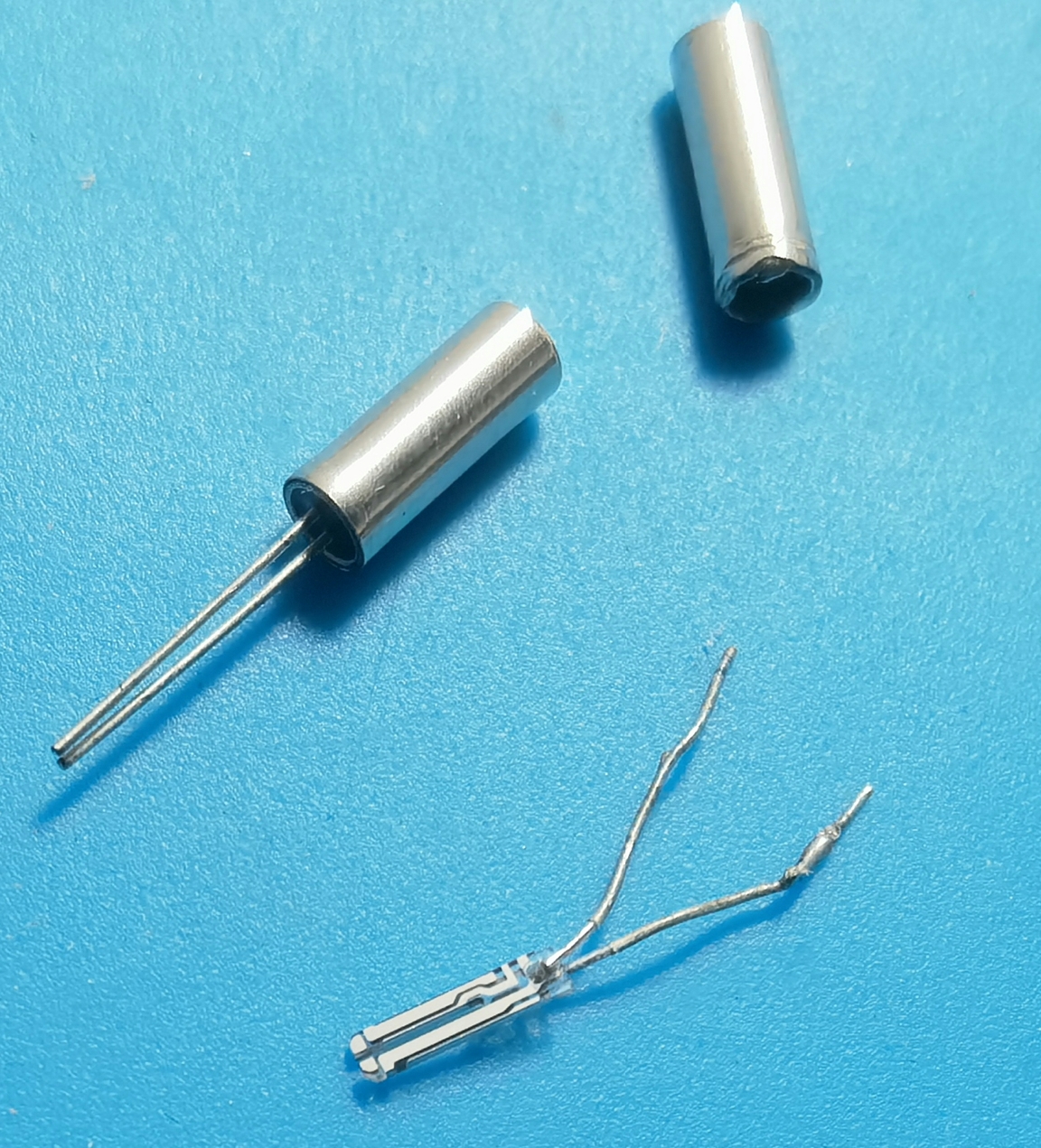

(解剖图：圆柱晶振3*8内部结构)

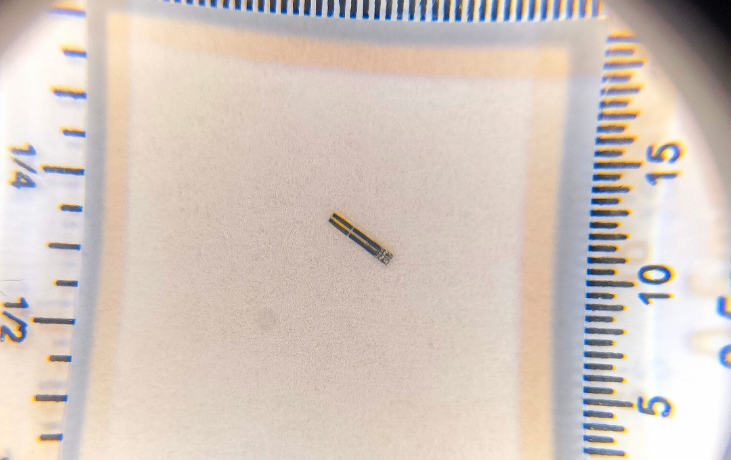

内部音叉晶体（tuning fork）尺寸大约为：1.2mm*6mm。

等效串联电阻 (ESR) ≤ 30-40 kΩ 这是音叉在振动时的“阻力”，电阻越小，电路越容易起振。

并联电容 (C0) 约 1.2 pF – 1.75 pF 这是由晶片电极和引线等形成的静态电容，反映了内部电极的面积和间距。

负载电容 (CL) 12.5 pF (最常见) 为了使频率准确，需要外接的电容值，这影响了音叉的振动频率。

补充说明：

1、关于32.768KHz音叉型圆柱晶振2*6尺寸说明

成品尺寸：2mm*6mm

内部音叉晶体（tuning fork）尺寸大约为：1.0mm*4.5mm。

2、关于32.768KHz音叉型圆柱晶振1*5尺寸说明

成品尺寸：1mm*5mm

内部音叉晶体（tuning fork）尺寸大约为：0.5mm*3mm。如下图所示：
